【產通社，11月28日訊】在過去的75年里，晶體管技術最明顯的變化就是我們能制造多少�？s小設備的尺寸是一項巨大的努力，也是一項非常成功的努力。但是尺寸并不是工程師們改進的唯一特征。

甚至當1948年第一批晶體管上市的最初銷售收入被統計時，下一代晶體管已經被發明出來了。從那以后，工程師們一次又一次地重新發明了晶體管，從凝聚態物理中尋找任何可能將小信號轉化為大信號的東西。

1947年，只有一個晶體管。根據TechInsight的預測，今年半導體行業將生產近20億萬億(1021)個器件。這比2017年之前所有年份制造的晶體管總和還要多。在這個幾乎難以想象的數字背后，是晶體管價格的持續下降，因?yàn)楣こ處焸円呀?jīng)學會將越來越多的晶體管集成到同一個硅片區域。

縮小矽平面的2D空間中的晶體管，已經取得了巨大的成功。自1971年以來，邏輯電路中的晶體管密度已經增加了60多萬倍。縮小晶體管尺寸需要使用更短波長的光，如極紫外光，以及其他光刻技術來縮小晶體管柵極之間以及金屬互連之間的空間。展望未來，這是第三個維度，晶體管將一個接一個地構建，這才是最重要的。這種趨勢在閃存中已經有十多年的歷史了，但對于邏輯來說仍然是未來的趨勢，并將摩爾定律提升到新的高度。

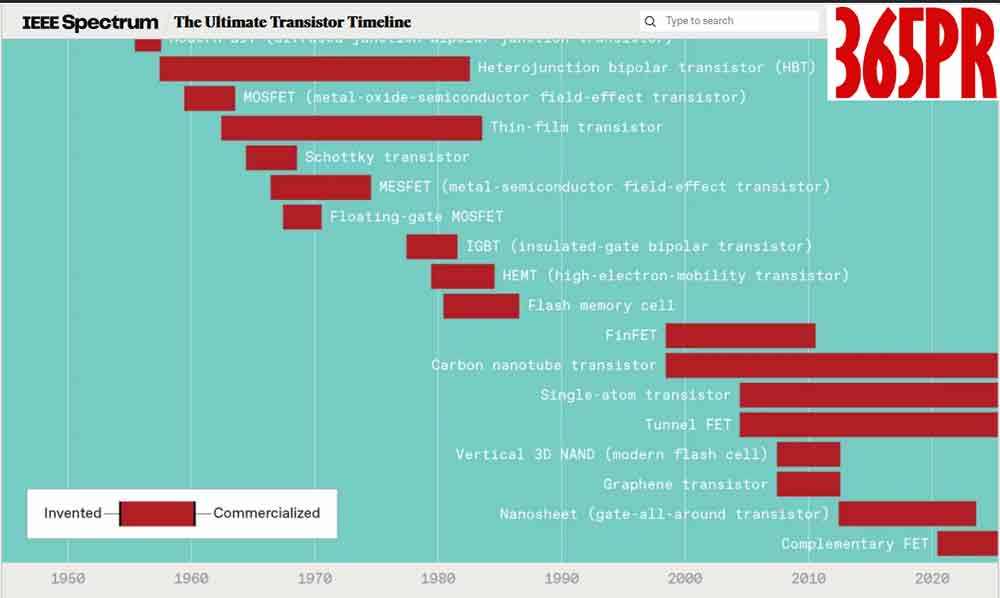

也許所有這些努力的最高成就是將數百萬甚至數十億個晶體管集成到這個星球上最復雜的系統中的能力——CPU。除了讓它們變得又小又多，工程師們還致力于提高設備的其他品質。以下是晶體管在過去75年中的一小部分變化。

短暫

伊利諾伊州的研究人員利用超薄硅膜、鎂導體和氧化鎂絕緣體的組合，開發出了溶于體內的電路。在水里呆五分鐘就足以讓第一代變成糊狀。但最近，研究人員使用了一種更耐用的版本來制造臨時心臟起搏器，當它們消失時，會釋放一種抗炎藥物。

快速

第一個晶體管是為無線電頻率制造的，但現在有一些設備的工作頻率是無線電頻率的十億倍。韓國和日本的工程師報告了銦鎵砷高電子遷移率晶體管(HEMT)的發明，其最高頻率達到了738千兆赫。為了尋求原始速度，諾斯羅普·格魯曼公司的工程師制造了一臺通過1兆兆赫的HEMT。

扁平

今天(和昨天)的晶體管依賴于塊狀(3D)材料的半導體特性。未來的器件可能依賴于2D半導體，如二硫化鉬和二硫化鎢。研究人員說，這些晶體管可能內置于處理器硅片上方的互連層中。因此，2D半導體公司可能有助于3D處理器的發展。

靈活

世界不是平的，晶體管需要工作的地方也不是平的。最近，韓國的工程師們利用砷化銦鎵，在塑料上制造出了高性能邏輯晶體管，當彎曲半徑僅為4毫米時，這種晶體管幾乎不會受到影響。伊利諾伊州和英格蘭的工程師們已經制造出既便宜又可彎曲的微控制器。

不可見

當你需要在眾目睽睽之下隱藏你的計算時，轉向透明晶體管。中國福州的研究人員最近使用有機半導體薄膜晶體管制作了一種透明的閃存模擬物。日本和馬來西亞的研究人員制造了能夠承受1000伏以上電壓的透明鉆石裝置。

助記符

NAND閃存單元可以在單個器件備中存儲多個位。今天市場上的那些每個存儲3或4位。Kioxia Corp .的研究人員制造了一種改良的NAND閃存單元，并將其浸泡在77開爾文的液氮中。單個超冷晶體管可以存儲多達7位數據，或128個不同的值。

強硬

一些晶體管可以接受來自外星的懲罰。美國宇航局格倫研究中心建造了200個晶體管碳化硅集成電路，并在模擬金星表面環境的小室中運行了60天——460攝氏度的高溫，行星探測器粉碎的9.3兆帕壓力，以及地獄般的行星腐蝕性大氣。

基礎

2018年，加拿大的工程師們使用一種算法來生成所有可能的獨特和功能性基本電路，這些電路只需使用兩個金屬氧化物場效應晶體管即可制成。電路總數達到驚人的582個。將范圍擴大到三個晶體管，就形成了56,280個電路，包括幾個以前工程上不知道的放大器。查詢進一步信息，請?jiān)L問官方網站http://spectrum.ieee.org/transistor-density。（張怡，產通發布）
