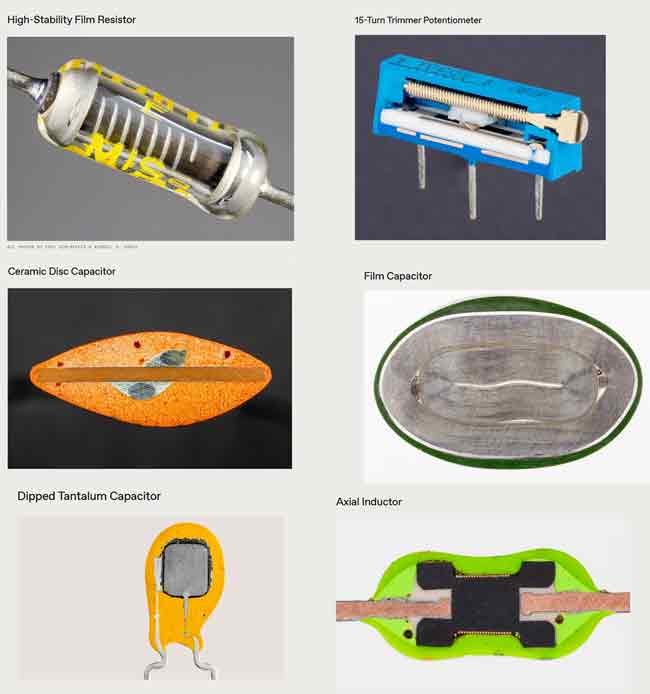

高穩定性薄膜電阻器

這款高穩定性的薄膜電阻器直徑約4毫米，制造方法與其廉價的碳膜品種大致相同，但精確度極高。陶瓷棒涂有一層電阻薄膜(薄金屬、金屬氧化物或碳)，然后在薄膜上加工出平整均勻的螺旋槽。

這種元件沒有涂覆環氧樹脂，而是密封在一個有光澤的小玻璃封套里，適合精密基準儀器儀表等對長期穩定性至關重要的應用。與環氧樹脂等標準涂層相比，玻璃外殼能更好地隔離濕氣和其他環境變化。

15圈微調電位器

將15圈微調電位器從一端移動到另一端需要旋轉15圈，其電阻元件是一條金屬陶瓷——絲印在白色陶瓷基板上的陶瓷金屬復合材料。絲印的金屬將金屬帶的每一端連接到引線上。

轉動調節螺釘可沿軌道移動塑料滑塊，游標是一個彈簧加載的金屬觸點，連接到滑塊上。這種結構設計精密而高穩定性。


陶瓷圓盤電容器

電容器是以靜電形式儲存能量的基本電子元件，用途包括能量儲存，平滑電子信號，以及作為計算機的存儲單元。最簡單的電容器由兩塊平行的金屬板組成，金屬板之間有一個間隙，但是電容器可以有多種形式。

陶瓷圓盤電容器是一種低成本電容器，常見于電器和玩具中。它的絕緣體是一個陶瓷圓盤，兩個平行板是蒸發或?yàn)R射到圓盤外表面的極薄金屬涂層。引線用焊料連接，整個組件浸入多孔涂層材料中，這種材料干燥堅硬，可以保護電容器免受損壞。


薄膜電容器

薄膜電容經常出現在高品質音頻設備中，如耳機放大器、功放機、圖形均衡器和無線電調諧器。主要特點是絕緣材料是塑料薄膜，如聚酯或聚丙烯。

薄膜電容器的金屬電極是真空沉積在塑料薄膜條的表面上的。引線連接后，將薄膜卷起來，浸入環氧樹脂中，將組件粘合在一起。然后將完成的組件浸在堅韌的外殼中，并標上容量值。

其他類型的薄膜電容器是由金屬化塑料薄膜的扁平層堆疊而成，而不是由薄膜層卷起而成。


鉭電容器

這個電容器的核心是一個多孔的金屬鉭片，小球由鉭粉燒結而成，或在高溫下壓縮成致密的海綿狀固體。

就像廚房海綿一樣，最終的顆粒具有很高的單位體積表面積。然后對顆粒進行陽極氧化，形成一個具有同樣大表面積的絕緣氧化層。這種工藝將大量電容封裝到一個緊湊元件中，使用海綿狀幾何結構，而不是大多數其他電容器使用的堆疊或卷繞層。

該元件的正極或陽極直接連接到金屬鉭。負極端子或陰極由涂在顆粒上的導電二氧化錳薄層形成。


軸向感應器

電感器是以磁場形式儲存能量的基本電子元件。在某些電源中，它們通過交替存儲和釋放能量來轉換電壓。這種節能設計有助于最大限度地延長手機和其他便攜式電子設備的電池壽命。

電感器通常由纏繞在磁芯上的絕緣線圈組成，例如鐵或鐵氧體，這是一種填充有氧化鐵的陶瓷。流過磁芯的電流會產生一個磁場，當電流流過電感時，起到平滑電流變化的作用。

這種軸向電感器有多匝漆包線，纏繞在鐵氧體線圈上，兩端焊接在銅導線上。電感器有幾層保護：繞組上的透明漆，焊點周圍的淺綠色涂層，以及保護整個元件和電感值指示條紋的綠色外層涂層。


電源變壓器

變壓器用在電源電路中，一般有多組繞組，從單個交流輸入(如墻上插座)產生多個交流電壓輸出。

靠近中心的細線是“高阻抗”繞組，承載較高的電壓，但電流較低。通常需要幾層膠帶、銅箔靜電屏蔽和更多膠帶保護。

外部“低阻抗”繞組由更粗的絕緣線和更少的匝數制成，用來處理較低的電壓但較高的電流。

所有繞組都纏繞在黑色塑料線軸上。兩片鐵氧體陶瓷粘合在一起，形成變壓器的心臟——磁芯。

與集成電路、晶體管、發光二極管（LED）和其它半導體器件相比，電阻、電容和電感等無源元件的簡單物理特性也有獨特之處，封裝形式也從引線型演進到貼片式（SMT），一直通過內在工藝與外在表現的組合來達成更高的性能，實現更廣泛的應用。（鐠媒體）
