【產通社，9月25日訊】在美國加州舉行的“SPIE光掩模技術 + EUV光刻”會議上，AMSL核心合作伙伴——比利時Imec實驗室展示了兩項單次印刷高數值孔徑 EUV光刻技術成果：
1、間距為20nm的線條結構，具有13nm的尖端 CD（臨界尺寸），適用于鑲嵌金屬化工藝。

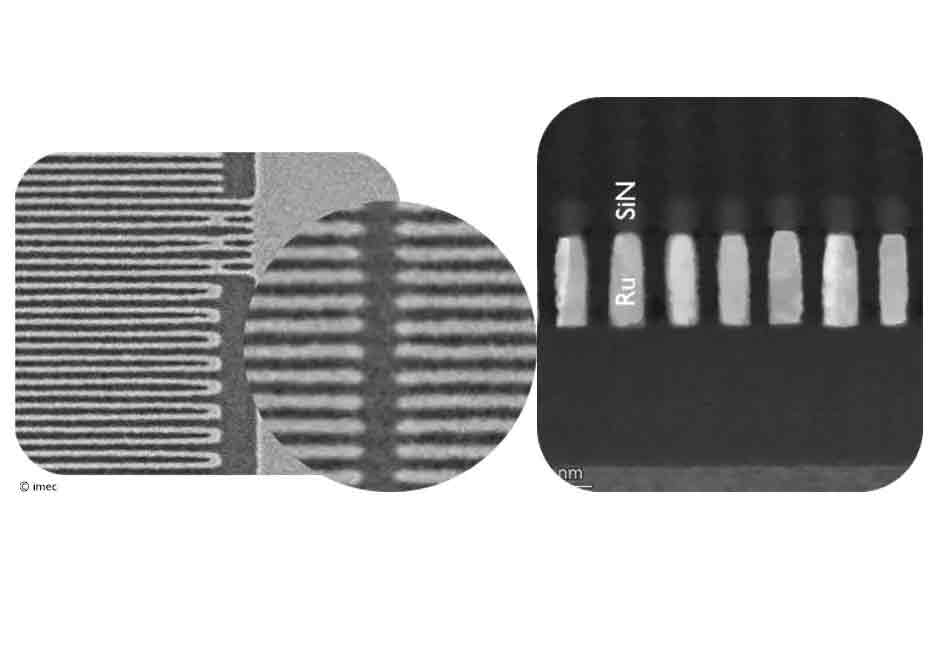

2、使用直接金屬蝕刻（DME）工藝獲得的20nm間距和18納米間距的釕線條。
這兩者成果均通過單次印刷高數值孔徑（NA）極紫外（EUV）光刻技術獲得。對于20納米間距的DME線條結構，電學測試的良率達到了100%。
Imec副總裁Steven Scheer表示：“ASML-imec高數值孔徑EUV聯合實驗室在費爾德霍芬正式啟用后，imec及其合作伙伴生態系統在推動光刻技術發展和推動行業邁入埃時代方面取得了長足進步。此次展示的成果標志著一個新的里程碑，彰顯了imec在光刻研發領域的領導地位�！�

高數值孔徑EUV圖案化的重要里程碑

Imec在2月份的SPIE先進光刻和圖案技術會議上展示了20nm間距的金屬化線結構，本次里程碑式展示不僅標志著高數值孔徑EUV圖案化單次印刷能力提升的重要里程碑，將推動高數值孔徑EUV向大批量生產過渡，解鎖2nm以下邏輯技術路線圖。
該結果是通過優化金屬氧化物抗蝕劑以及底層、照明光瞳形狀和掩模獲得的。如果要中斷金屬線，就需要這樣的結構，在連接邏輯集成電路中的門時也需要這樣的結構。
在不影響功能的情況下，端到端距離將縮小至13納米及以下，以滿足20納米金屬間距邏輯路線圖的要求�！拔覀冋谶M(jìn)一步縮小端到端尺寸，并在11納米工藝上取得令人鼓舞的成果，并將這些結構轉移到底層硬掩模中，從而實現真正的鑲嵌互連�！�
Imec預計，在20nm間距以下需要替代的金屬化方案，這就是為什么實驗室想要證明釕（Ru）直接金屬蝕刻與單次曝光High NAEUV光刻的兼容性。
imec實現了20納米和18納米間距的釕線，包括15納米的尖端結構和低電阻功能互連。對于20納米間距的金屬化線結構，獲得了100%的電氣測試良率。

EUV光刻技術將邁入埃時代

繼2025年2月在SPIE先進光刻與圖案技術大會上展示20納米間距金屬化線結構后，imec如今通過單次曝光高數值孔徑EUV光刻工藝，實現了20納米間距線結構，其點對點（T2T）臨界尺寸（CD）達到13納米。
對于13納米T2T結構，測量結果顯示其局部CD均勻性（LCDU）低至3納米，標志著業界的一個里程碑。該結果采用金屬氧化物光刻膠（MOR）獲得，并與底層、照明光瞳形狀和掩模版選擇共同優化。
imec計算系統擴展高級副總裁Steven Scheer表示：“與多重曝光相比，采用單次High NAEUV光刻技術實現這些邏輯設計可減少處理步驟，降低制造成本和環境影響，并提高良率。這些成果支持鑲嵌金屬化技術，這是互連制造的行業標準。T2T結構是互連層的重要組成部分，因?yàn)樗鼈兛梢灾袛嘁痪S金屬軌道。為了滿足20納米金屬間距的邏輯路線圖，T2T距離預計將縮小到13納米及以下，同時保持功能性互連。進一步縮小T2T尺寸的開發工作正在進行中，11納米T2T已取得可喜的成果，并將結構轉移到底層硬掩模中，從而實現真正的（雙）鑲嵌互連。”
為了實現20納米以下的金屬化工藝，業界很可能會轉向其他金屬化方案。作為第二項成果，imec展示了釕（Ru）直接金屬蝕刻（DME）與單次曝光高數值孔徑EUV光刻技術的兼容性，實現了20納米和18納米間距的釕線，包括15納米T2T結構和低電阻功能互連。對于20納米間距的金屬化線結構，獲得了100%的電測試良率。
Steven Scheer表示：“在荷蘭費爾德霍芬（Veldhoven）設立ASML-imec高數值孔徑EUV聯合實驗室后，imec及其合作伙伴生態系統在推進高數值孔徑EUV光刻技術方面取得了長足進步，并推動行業邁入埃級時代。此次成果標志著一個新的里程碑，彰顯了imec在光刻研發領域的領導地位。imec-ASML將與高數值孔徑EUV生態系統（包括領先的芯片制造商、設備、材料和光刻膠供應商、掩模公司以及計量專家）密切合作，持續共同優化高數值孔徑EUV光刻和圖形化技術，以支持邏輯和存儲器的發展路線圖。”

查詢進一步信息，請?jiān)L問官方網站http://www.imec-int.com/en/press。（張怡，產通發布）
