凌特公司（Linear Technology Corporation）11月14日新推出的高性能正交調制器為850MHz至965MHz GSM、CDMA2000、ISM 和RFID調制器應用而優化。LT5568接受I（輸入相位）和Q（正交相位）基帶信號并直接調制到射頻傳輸頻率上。其零中頻（Zero-IF）發送器架構使基站設計師能夠獲得高性能，同時減少器件數量、縮小尺寸并節省系統成本。該產品具有卓越的線性度，在850MHz時的OIP3（輸出3階截取點）為22.9dBm，而OIP2（輸出 2階截取點）為63dBm。LT5568的噪聲層為-160.3dBm/Hz，其鏡頻抑制為-46dBc，并具有-43dBm的LO泄漏。這款器件滿足或超過了GSM蜂窩基站以及其他高性能無線基礎設施發送器的動態范圍要求。

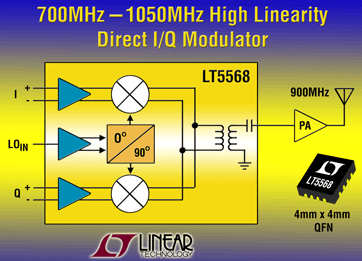

    LT5568是一款高度集成的芯片，由兩個匹配的高線性度混頻器、一個精確的0o和90o移相器、一個50Ω LO輸入緩沖器、50Ω I 和Q輸入、以及一個輸出在700MHz至1050MHz頻帶內匹配到50Ω的片上射頻變壓器組成。該射頻變壓器匯總來自I和Q通道混頻器輸出的已調制信號，并將差分信號轉換成單端輸出信號。LO輸入也是單端的，因此減輕了設計工作的負擔。
    這兩個片上混頻器獲得了很好的平衡，從而可實現卓越的LO泄漏性能。在未校準的情況下，當LO輸入功率為0dBm時，在850MHz上的射頻輸出泄漏為極低的-43dBm。類似地，片內精準移相器的準確度很高（失配誤差小于0.5°），從而實現了一個-46dBc的未校準鏡頻抑制性能。
    LT5568用單5V電源工作。典型工作電流為117mA。該器件可以用ENABLE引腳關斷。禁止工作時，該芯片消耗最高50uA靜態電流以節省功率。對于半雙工或時分復用操作模式，可采用ENABLE引腳來快速接通和關斷該芯片。LT5568采用16引腳4mm x 4mm 表面貼裝QFN封裝。以1,000片為單位批量購買，每片起價為5.35美元，該器件已有現貨供應。如需了解更多信息，請登錄 www.linear.com.cn。
