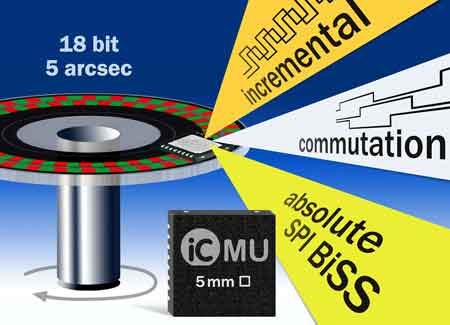

【產通社，2月25日訊】iC-Haus消息，其iC-MU運動控制應用可用于無刷電機的絕對定位編碼器、增量式編碼器和換向編碼器。位置數據將實時生成并作為增量信號通過串行接口（BiSS、SSI和SPI）提供，不存在處理延遲。本產品采用特殊的FlexCount插值，可配置為任意脈沖計數。

產品特點

iC-MU的磁目標有兩個極寬約為1.28毫米的增量軌道。4/10毫米的工作距離即可滿足傳感器的需求。本產品配備兩個同步正弦-至-數字轉換器，用于達到最佳實時特性；這些用于初始化循環游標計算。無需移動，即可確定絕對位置。

當距離為164毫米時，如果這段距離上的絕對位置分辨率為0.16微米(!線性系統內的橫移速率則有可能達到16米/秒�？衫枚嘣研畔C-MU進行級聯或啟動來增大該距離。在旋轉系統或旋轉編碼器中，當分辨率為5角秒時，iC-MU的運行速度可達24,000轉/分鐘。

本產品具有卓越的可靠性和抗沖擊、抗振性能，無易碎部件，對灰塵和濕氣不敏感。這些都是磁系統的優點。iC-MU可通過多個差分場掃描實現抗電磁干擾性能，這是該類器件正常運行的另一個先決條件。該系統級芯片設計采用16引腳DFN封裝，將所需的所有編碼器功能集于極為微小的面積之上，在電路板上只占5×5毫米的空間。憑借偏心或偏軸布置，可部署空心軸，在首次使用時即可實現高分辨率的磁絕對編碼器。例如：配備直徑為30毫米的標準MU2S磁盤時，可使用10毫米的軸。

用于數據輸出的接口極其靈活；微控制器可輕松通過SPI連接，雙向BiSS C和SSI可用作編碼器接口，增量A/B/Z編碼器正交信號可編程為1-65,536脈沖，并預設零位，可為具有1-16個極對的電機提供U/V/W換向信號。因此，不再需要額外的霍爾傳感器進行換向。如果考慮到整個系統，iC-MU無疑極具成本效益的解析器替代方案。

供貨與報價

iC-MU的工作電壓為5V，其工作溫度為-40°C到+110°C。該器件采用節省空間的16引腳DFN封裝，在電路板上僅占5×5毫米的面積。各種磁測量標準、演示板、PC適配器和基于Windows平臺的操作軟件均可供評估。查詢進一步信息，請?jiān)L問官方網站http://www.ichaus.com/iC-MU。(TechWire International)
