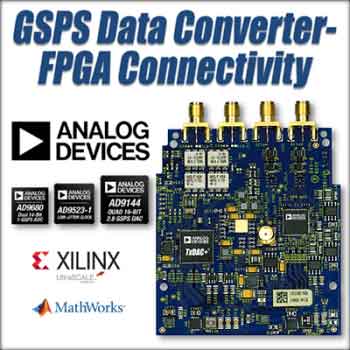

【產通社，11月26日訊】ADI公司（Analog Devices, Inc.）官網消息，其最近推出一款快速原型制作套件，可簡化寬動態范圍GSPA數據轉換器到FPGA（現場可編程門陣列）的連接。數字和模擬設計人員可以采用快速原型制作套件AD-FMCDAQ2-EBZ，在主要的FPGA平臺（包括Xilinx的UltraScale FPGA，以及Zynq用于雷達、儀器儀表、無線電和其它數據采集應用的所有可編程SoC器件）上快速地對高速JEDEC JESD204B SerDes（串行器/解串器）GSPA數據轉換器對FPGA接口進行原型制作。

Xilinx公司DSP解決方案高級經理Tom Hill表示：“AD-FMCDAQ2-EBZ FMC模塊為Xilinx客戶提供高達2GHz的可用模擬帶寬以及JESD204B接口，以快速地對各種寬帶RF應用進行原型制作，這些應用需要Xilinx UltraScale FPGA和Zynq所有可編程SoC器件的高DSP性能，因此，Xilinx選擇該模塊用于我們即將推出的Kintex UltraScale DSP套件�！�

產品特點

AD-FMCDAQ2-EBZ是采用FMC外形的原型制作系統，用于驗證硬件和處理算法，以及快速地從原型制作轉至量產，以縮短設計寬帶RF信號處理系統的時間并降低風險。其性能、帶寬和集成功能使設計人員可在比以往更寬的帶寬范圍和擁堵的RF環境中更好地實現信號采集，并且實現業界最佳的動態范圍和噪聲性能。

AD-FMCDAQ2-EBZ提供經測試的參考設計，包括超高速數據轉換器、驅動放大器、時鐘和電源管理IC。另外附帶HDL（硬件描述語言）代碼、設備驅動器、眼分析工具，以及ADI在線技術支持社區EngineerZone的在線支持。

AD-FMCDAQ2-EBZ快速原型制作套件包括片內雙通道、14位、1GSPS模數轉換器AD9680。該模數轉換器進行1GHz輸入轉換時，可實現80dBc無雜散動態范圍（SFDR）性能和61.4dBFS信噪比（SNR），同時每通道總功耗為1.65W。套件中的DAC是四通道、16位、2.8GSPS AD9144，其中兩個通道可片內訪問。其SFDR為82dBc，最高采樣速率達2.8GSPS，可以生成高達奈奎斯特頻率的多載波。

AD9523-1低抖動時鐘發生器提供低功耗、多路輸出時鐘分配功能，具有低抖動性能，還配有片內PLL、VCO和兩個VCO分頻器。

供貨與報價

AD-FMCDAQ2-EBZ快速原型制作套件現在可供貨，單價1,495美元。查詢進一步信息，請訪問官方網站http://www.analog.com/zh/eval-ad-fmcdaq2-ebz。
