【產通社，7月8日訊】中國科學院微電子研究所（Microelectronice of Chinese Academy of Sciences）官網消息，其集成電路先導工藝研發中心（十室）在集成電路面向7nm及以下技術代的“Post-FinFET”器件研究中取得重要進展。

FinFET器件是當前16/14nm節點集成電路工藝技術的關鍵架構。由于溝道靜電勢控制問題，7nm及以下技術代的研發面臨嚴重的技術挑戰。環柵納米線器件因具有優異的靜電完整性和彈道輸運特性，被公認為最有希望取代FinFET并應用在7nm以下節點的理想器件結構。但環柵納米線器件因其獨特的三維懸浮納米線溝道以及全包圍環柵結構，導致難以直接利用現有的準平面工藝實現大規模的產業集成。因此，開發與當前16/14nm FinFET主流工藝相兼容的納米線器件集成技術已成為“Post-FinFET”時代集成電路先導工藝研究的重要方向之一。

在國家科技重大專項02專項項目“16/14nm基礎技術”的支持下，微電子所在主流16/14nm全后柵高k金屬柵FinFET工藝技術研發上取得多項重要成果。十室殷華湘研究員的團隊創新性提出了兩種納米線器件集成技術：堆疊準納米線器件（S-FinFET）技術和替代柵（RMG）中納米線溝道后釋放技術，得到了業界的廣泛關注。

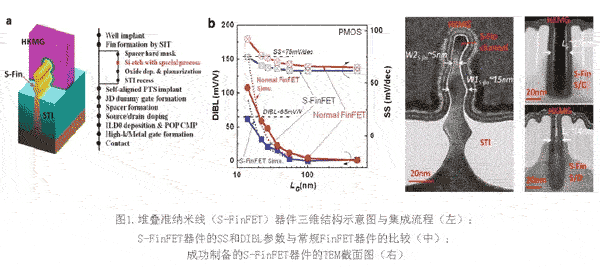

堆疊準納米線器件兼具傳統FinFET器件的產業化可制造性和類似常規納米線器件的溝道靜電勢可控性。科研人員在微電子所先導工藝研發平臺上成功制備出最小物理柵長為14nm的器件，其SS和DIBL參數分別達到75mV/dec和62mV/V，參數分布離散性接近常規FinFET器件。該成果發表在2015年的Nanoscale Research Letter上，得到了審閱者的高度推薦，稱“有可能成為下代FinFET技術的重要技術之一”。

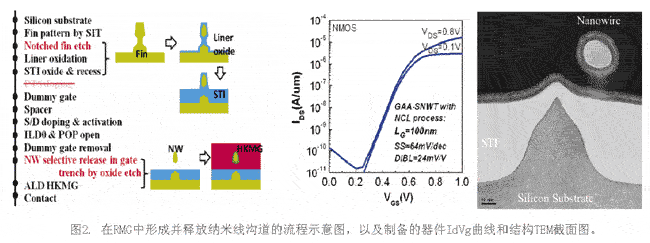

替代柵（RMG）中納米線溝道后釋放技術突破了長期以來困擾產學研界實現納米線器件大規模產業集成的工藝限制，最大化兼容現有FinFET基線工藝，實現了高k金屬柵的均勻集成并可應用于高密度的電路集成，具有重要的實用價值。該技術在微電子所先導工藝研發平臺上成功進行了實驗制備，所集成的器件具有接近理想的橢圓形貌溝道及優異的亞閾值特性。該成果在2015年的IEICE Electronics Express上進行了報道：
[1] XU W, YIN H, MA X, et al. Novel 14-nm Scallop-Shaped FinFETs（S-FinFETs）on Bulk-Si Substrate [J]. Nanoscale Research Letters, 2015, 10（1）: 249.
[2] MA X, YIN H, HONG P. Gate-All-Around Silicon Nanowire Transistors with channel-last process on bulk Si substrate [J]. IEICE Electronics Express, 2015, 12（7）: 20150094-.
