Microchip提供的免費圖形庫和源代碼支持二維及三維物體制作，如圓形、文本、矩形、按鈕、儀表、窗口及進度條等，并兼具圖像、動畫及觸摸屏功能。這些圖形處理功能有助于工程設計人員輕松實現和定制圖形用戶界面，以加快產品上市時間，降低開發風險和系統總成本。此外，Microchip的第三方伙伴Segger (www.segger.com)和Ramtex (www.ramtex.dk)均提供了兼容的圖形庫，有助于縮短軟件開發時間，提高圖形用戶界面開發的靈活性。

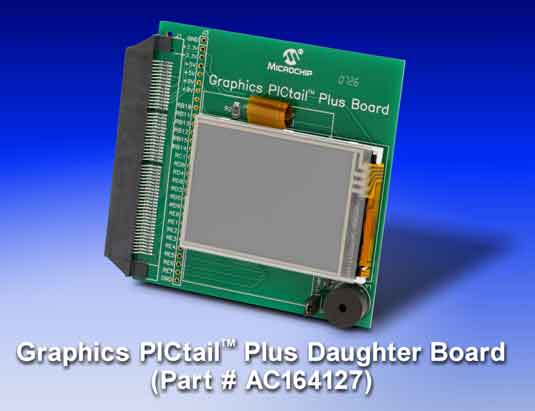

Microchip新的圖形PICtail Plus子板針對概念、評測及低風險產品開發需求提供了一應俱全的軟硬件開發環境。該子板采用薄膜晶體管(TFT)液晶顯示(LCD)模塊，可支持320 x 240 (QVGA)圖形分辨率和多達六萬五千種顏色。該子板可插入Microchip的Explorer 16開發板，后者是一款專為評估16位PIC24單片機、dsPIC33F數字信號控制器和32位PIC32單片機的功能和性能而設計的工具。

全新QVGA圖形解決方案可配合Microchip任一PIC24F 16位單片機，以及未來的PIC24H 16位單片機和16位dsPIC數字信號控制器，以及32位PIC32MX單片機使用。這些PIC24F器件采用并行主機口、4KB至8KB RAM和16KB至128KB快閃程序存儲器，令LCD面板具有快速高效的通信功能，并以最大的靈活性支持不同的LCD面板選項。例如，采用28引腳的PIC24F單片機具有更高的性能和更小的占位面積，并有助于降低系統總成本。

iSupply的調查表明，2006年中小型LCD面板的總交付量超過了31億個，其中逾7億個為主動矩陣LCD。主動矩陣LCD (TFT)將呈現持續穩健成長之勢，預計到2009年，其交付量將超過11億。上述迅猛增長的成因主要是產品價格下滑、彩色顯示器的不斷普及，以及消費、汽車、工業和金融等領域的顯示應用對簡化操作和視覺誘人的數據格式趨之若鶩。

Microchip先進單片機及架構部副總裁Mitch Obolsky表示：“利用Microchip最新的圖形PICtail Plus子板和免費圖形庫及應用數據，可以幫助工程設計人員以最少的開發時間和成本，在設計中輕松增加圖形顯示或觸摸屏功能，全面掌握廣泛的市場趨勢�！�

Microchip的新型圖形顯示選項廣泛適用于圖形用戶界面市場及相關應用，如冰箱、爐灶和洗衣機等家用電器；任何配有用戶顯示界面的消費類終端電子產品；便攜式心電圖監護儀、便攜式血糖計和家用血壓計等醫療設備；銷售點終端、不間斷電源/電源顯示及測量設備等工業設備。

圖形PICtail Plus子板現已供貨。圖形庫、應用數據及其他設計資源已在www.microchip.com/graphics免費提供。Microchip PIC24F 16位快閃單片機的樣品已在http://sample.microchip.com提供，并在www.microchipdirect.com接受批量訂貨。欲了解更多詳情，請聯絡Microchip的銷售代表或全球授權分銷商，或瀏覽www.microchip.com。
