（產通社，2月15日訊）凌力爾特公司 (Linear Technology Corporation) 新推出的大動態范圍有源上變頻混頻器LT5579，可取代今天最好的無源混頻器。該器件1.5GHz至3.8GHz的寬頻率范圍覆蓋了1.9GHz蜂窩頻帶以及2.6GHz和3.5GHz WiMAX頻帶。在2.14GHz時，該器件具有27.3dBm輸出IP3線性度和9.9dB噪聲指數，實現了卓越的發送器動態范圍。另外，該混頻器具有2.6dB變頻增益，這是同類器件中最高的。LT5579集成了本機振蕩器(LO)緩沖器，僅需要-1dBm來驅動LO端口，同時實現-35dBm的低LO至RF泄漏。

LT5579性能穩固，非常適用于當前和下一代無線基站發送器，包括 GSM/EDGE、CDMA、CDMA2000、W-CDMA/UMTS和LTE發送器。另外，其在較高頻率條件下所擁有的出色性能可支持眾多的無線寬帶接入設備，例如WiMAX或WiBro (在2.7GHz和3.5GHz)、電纜CMTS和分配系統、軍用無線電通信裝置、數字視頻廣播系統、2.4GHz ISM頻段發送器、測試儀表、微蜂窩、皮蜂窩和無線中繼器。

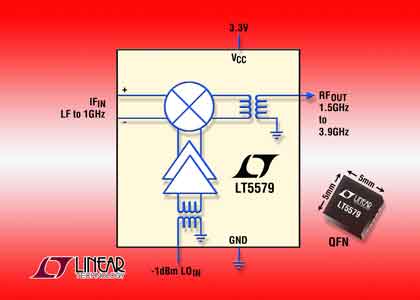

LT5579在RF輸出和LO輸入都有集成的RF變壓器，在兩個端口都提供差分至單端的轉換。這簡化了系統設計，同時去除或大大減少了外部匹配組件。

LT5579的有源、雙平衡設計實現了幾種引人注目的節省成本優勢。與具有8dB典型變頻損耗的可替代無源混頻器相比，LT5579提供2.6dB增益。這10dB或更大的增益優勢去除了額外的大功率、高線性度RF放大器級所引起的成本。其次，與市場上很多混頻器不同，LT5579可以用高達-5dBm的高信號電平驅動，而不會將其卓越的輸出噪聲層升高到超過-158dBm/Hz。這個特點使用戶能夠更強地驅動發送器，同時保持其動態范圍性能不變。另外，大多數無源混頻器的LO至RF輸出泄漏性能不佳，這難以控制，需要多級RF濾波器以實現足夠的抑制。LT5579的雙平衡設計在該器件RF輸出端產生-35dBm的LO泄漏，從而減少了外部濾波器級數。總之，LT5579具有卓越的性能、緊湊的尺寸和引人注目的低成本解決方案。

LT5579采用單3.3V電源工作。典型靜態電源電流為226mA。該器件采用24引線5mm x 5mm QFN表面貼裝封裝。以1,000片為單位批量購買，每片價格為5.50美元。該產品已有現貨供應。

更多信息，請登錄 www.linear.com.cn。
