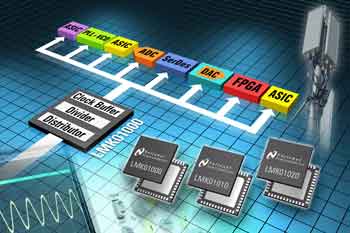

（產通社，3月28日訊）美國國家半導體公司(National Semiconductor Corporation)宣布，推出一系列共三款功能齊備的超低噪聲時鐘緩沖器、分頻器及分發器。該系列產品不僅可以精簡系統時鐘電路的設計，而且具備業界最低的相加噪聲——相加均方根抖動只有30fs。這幾款型號分別為LMK01000、LMK01010及LMK01020的高性能芯片可以將低抖動時鐘加以分頻，然后分發給不同電路，特別適用于無線通信基建設備、測試和測量設備以及醫療用超聲波和成像系統等高性能系統。

LMK010x0系列芯片有三種不同輸出配置可供選擇：LMK01000芯片設有兩種不同輸出，分別是3個低電壓差分信號傳輸(LVDS)輸出和5個低電壓正射極耦合邏輯(LVPECL)輸出。LMK01010芯片設有8個最適用于低功率系統的LVDS輸出。LMK01020芯片設有8個LVPECL輸出，因此可支持超高性能的系統。這三款產品因其出色的功率/噪聲比性能而被歸入美國國家半導體PowerWise高能效芯片系列。LMK01000芯片的每通道功率/噪聲比為8.9mW-ps；LMK01010芯片的每通道功率/噪聲比為5.3mW-ps；LMK01020芯片的每通道功率/噪聲比為 11.2mW-ps。

這幾款芯片的相加抖動都極低，因此系統設計工程師可在保持時鐘集成的同時對清潔時鐘進行復制，然后分發給不同電路，系統無需另外加設抖動濾除電路。每一芯片的輸出端都有可編程的歪斜控制電路，可以精簡電路板的線路布局，使設計工程師可以調整每一時鐘輸出的歪斜率，并為長短不一的電路板線跡提供補償。

高度集成的時鐘芯片系列

LMK01000、LMK01010及LMK01020超低噪聲時鐘緩沖器、分頻器及分發器不但可與美國國家半導體LMK02000及LMK03000系列高精度時鐘調整器引腳兼容，而且大小也完全相同。這三款新芯片與最近推出的LMK03000D及LMK03001D低抖動(1.2ps均方根)高精度時鐘調整器都同樣面向高性能產品市場。美國國家半導體的高精度時鐘調整器系列有4種性能級別可供選擇，全部都可引腳兼容，因此同一款個人電腦電路板可以采用不同性能級別的時鐘調整器，令系統設計更具靈活性。

時鐘緩沖器、分頻器及分發器的技術規格及特色

LMK01000、LMK01010及LMK01020超低噪聲時鐘緩沖器、分頻器及分發器的操作頻率高達1.6GHz，而相加均方根抖動則低至只有30fs。每一時鐘輸出端都各有可獨立編程的分頻器及歪斜控制電路，因此可分發8個不同的時鐘頻率，并且這些時鐘頻率之間有8種不同的歪斜關系。不同分頻器的輸出都可通過外置引腳保持同步。

LMK010x0系列芯片設有2個各自獨立的時鐘輸入端，用戶可利用其中內置的可編程多路切換器選擇時域(有兩個時域可供選擇)。這系列芯片都采用48引腳的LLPò封裝。

價格及供貨情況

LMK01000、LMK01010及LMK01020三款芯片采用美國國家半導體專有的BiCMOS8工藝技術制造，都以1,000顆為采購單位，單顆價同為7.25美元，并已有批量供貨。如欲進一步查詢有關時鐘緩沖器、分頻器及分發器的資料或訂購相關樣品及評估電路板，可瀏覽http://www.national.com/pf/LM/LMK01000.html、http://www.national.com/pf/LM/LMK01010.html及http://www.national.com/pf/LM/LMK01020.html等網頁。

美國國家半導體的時鐘電路設計工具可以精簡各種不同應用的電路設計，分析相關參數，以及挑選最適用的元件。如欲進一步了解這種全新的設計工具，可登入以下網頁瀏覽：http://www.national.com/CHS/appinfo/interface/clk_conditioners.html。
