數字RF信號承載著復雜的調制，它在不同時點之間變化、跳頻，短時間內達到尖峰，然后消失。這些瞬態信號和隨時間變化的傳輸技術幫助RF設備避免干擾，使峰值功率達到最大，通�？梢员苓^檢測。找到并確定濫用無線電頻譜的RF發射器的位置可能是一個極具挑戰性的過程，特別是在減輕風險及反應時間至關重要時。

DPX波形圖像處理技術提供了獨特的頻譜實時RF視圖，為各種應用提供了前所未有的RF信號發現功能，包括無線電通信和頻譜管理。DPX改變了實時數據流量，產生實時RF頻譜畫面，揭示了以前看不到的RF信號和信號異常。

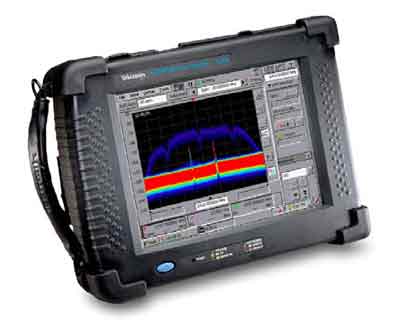

新型SA2600提供了便攜式實時頻譜分析功能

SA2600提供了10kHz-6.2GHz的頻率范圍、20MHz實時帶寬和-153dBm顯示平均噪聲電平(DANL)，在電池供電的手持式現場測試儀器中設計提供了臺式頻譜分析儀的性能。由于頻譜處理速率要比其它廠商提供的任何掃頻分析儀快100倍以上，SA2600和H600為瞬態事件提供了100%的偵聽概率，SA2600可以偵聽最短事件時間周期為500微秒的瞬態事件，H600可以偵聽最短事件時間周期為125微秒的瞬態事件。

SA2600和H600是為現場測量設計的。新型號把高性能頻譜分析儀與一套直觀的用戶控制功能結合在一起，可以迅速簡單地分類和定位模擬和數字RF傳輸。用戶界面采用專門設計，增強了現場測試的工作效率，其中包括一個觸摸屏，可以輕松進行導航。相比其它解決方案可能要求附加離線GPS和地圖軟件的情形，SA2600/H600已集成GPS和地圖工具，提供了更加高效的干擾定位功能。

DPX讓一切與眾不同

SA2600/H600中的DPX波形圖像處理器技術每秒分別可以處理>2,500個或>10,000次頻譜測量，顯示實時頻譜。其顯示的信息是沒有DPX的任何其它傳統頻譜分析儀的多個量級，最大限度地縮小了掃頻分析儀和矢量信號分析儀中固有的分析差距。為達到每秒實現數千次頻譜測量，DPX采用專用實時硬件來處理輸入信號。

除實時RF外，波形圖像處理器還提供了輝度等級余輝顯示，它會保留異常事件，直到人眼能夠看到它們，其顯示動態信號的發生歷史，立即提供與信號隨時間變化有關的反饋。工程師可以迅速在屏幕上查看通�？床灰姷乃矐B(tài)事件和信號，比如由于被其它信號擋住，或只能在耗時的離線分析后才能導出的信號。DPX波形成像技術可以迅速捕獲難檢的異常事件和瞬態事件，改善精度和洞察力，加快設計調試速度，增強生產效率。

SA2600和H600是數字RF測試系列的一部分

泰克從信號生成到采集，提供了多種數字RF測試工具。除實時頻譜分析儀外，任意波形發生器可以生成理想信號、失真信號或“實際環境”信號。邏輯分析儀可以捕獲和分析數字I/Q信息，更迅速地調試數字RF設計的數字基帶段中的難檢問題。數字示波器允許測量嚴格的定時關系，包括信號完整性分析。通過這些儀器和配套軟件，泰克能夠滿足客戶在數字RF應用中所面臨的苛刻的測試需求。

供貨情況

已擁有H600儀器的客戶可以免費進行DPX升級。所有型號和配件現在均可訂貨。查詢進一步信息，請訪問http://www.tek.com/RTSA/handheld。
