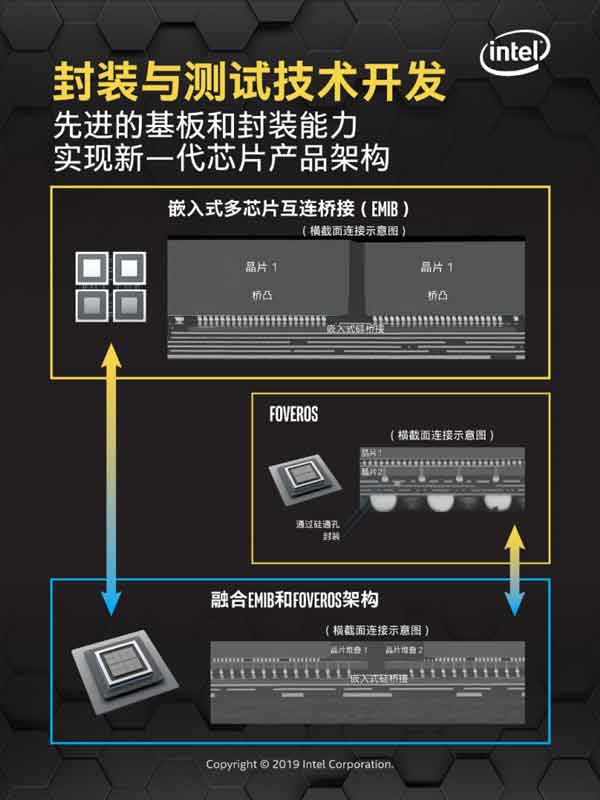

【產通社，7月18日訊】英特爾公司（Intel Corporation；NASDAQ股票代碼：INTC）官網消息，其在舊金山SEMICON West大會介紹了先進封裝技術的最新信息，并推出了一系列全新基礎工具，包括將EMIB和Foveros技術相結合的創新應用，以及全新的全方位互連（ODI, Omni-Directional Interconnect）技術。英特爾的全新封裝技術將與其世界級制程工藝相結合，助力客戶釋放創新力，走向計算新時代。

英特爾公司集團副總裁兼封裝測試技術開發部門總經理Babak Sabi表示：“我們的愿景是利用先進技術將芯片和小芯片封裝在一起，達到單晶片系統級芯片的性能。異構集成技術為我們的芯片架構師提供了前所未有的靈活性，使之能夠在新的多元化模塊中將各種IP和制程技術與不同的內存和I/O單元混搭起來。英特爾的垂直集成結構在異構集成的時代獨具優勢，它賦予了我們無與倫比的強大能力，讓我們能夠?qū)軜?gòu)、制程和封裝同時進行優化，從而交付領先的產品。”

芯片封裝在電子供應鏈中看似不起眼，卻一直發揮關鍵作用。作為處理器和主板之間的物理接口，封裝為芯片的電信號和電源提供了一個著陸區。隨著電子行業正在邁向以數據為中心的時代，先進封裝將比過去發揮更重大的作用。

封裝不僅僅是制造過程的最后一步，它正在成為產品創新的催化劑。先進的封裝技術能夠集成多種制程工藝的計算引擎，實現類似于單晶片的性能，但其平臺范圍遠遠超過單晶片集成的晶片尺寸限制。這些技術將大大提高產品級性能和功效，縮小面積，同時對系統架構進行全面改造。

查詢進一步信息，請?jiān)L問官方網站http://www.intel.cn。（Lisa WU, 365PR Newswire）    （完）
