【產通社，5月13日訊】安華高科技(Avago Technologies)消息，其R2Coupler系列中的新成員——ACPL-312U 2.5A門極驅動光電耦合器可以在延伸溫度范圍下工作，適合各種廣泛的工業應用。ACPL-312U采用合金引線框架提供卓越的散熱能力，使得它可以在-40oC到125oC的延伸工業溫度范圍下工作。這些由Avago所提供的新延伸工作溫度范圍光電耦合器產品主要面向隔離IGBT/高功率MOSFET門極驅動、工業變頻器、交流和無刷直流電機驅動以及不間斷電源應用設計。
Avago的ACPL-312U具備強化絕緣能力和可靠性，帶來汽車和高溫工業應用中非常關鍵的安全信號隔離，低功耗的ACPL-312U光電耦合器系列在設計上加入了欠壓鎖定(UVLO, Under Voltage Lock-Out)保護、高共模抑制(CMR, Common Mode Rejection)能力和快速響應來改善效率，并使用雙重打線設計來提供后備支持，降低高溫工作下斷線的風險。
另外，最高5mA的低功耗更使得這個系列的光電耦合器可以帶來靴帶式工作并降低芯片功耗，因此使用這些門極驅動光電耦合器可以省下高昂成本的隔離電源或直流─直流轉換器。
Avago的2.5A門極驅動光電耦合器系列內置AIGaAs LED，并通過光學耦合到配備有功率輸出電路級的集成電路，輸出電路級的高工作電壓范圍可以提供門控器件所需的驅動電壓，由這些光電耦合器所提供的電壓和電流非常適合用來直接推動達1200V/100A的IGBT晶體管，對于規格更高的IGBT則可以使用這個系列的光電耦合器來推動做為IGBT門極驅動的分立功率電路。

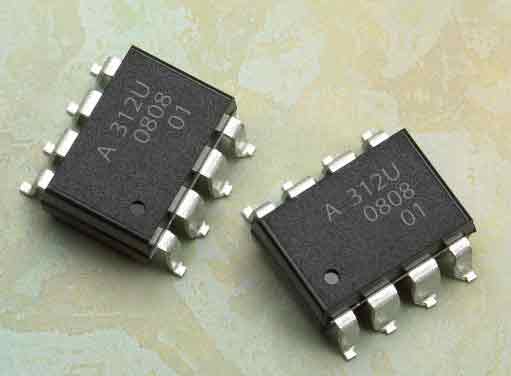

ACPL-312U系列光電耦合器采用標準DIP-8封裝供貨，爬電距離和電氣間隙分別為7.4mm和7.1mm，這些DIP-8封裝并符合絕大部分工業安全標準，例如IEC/EN/DIN EN 60747-5-5、UL 1577以及CSA等要求。
功能特點：
‧ 可在-40oC到125oC延伸溫度范圍下工作；
‧ 高速響應可提高效率；
‧ 高CMR可以避免IGBT的錯誤驅動，確保高噪環境下的可靠運行；
‧ 可進行靴帶式工作提供電流并采低功耗設計，節省昂貴的隔離電源或直流─直流轉換器數量；
‧ 最大0.5V的低輸出電平可免除負門極驅動需求。
ACPL-312U目前已經可以通過Avago的直接銷售渠道和全球分銷網絡供貨。查詢進一步信息，請?jiān)L問www.avagotech.com/optocouplers。
（完）
