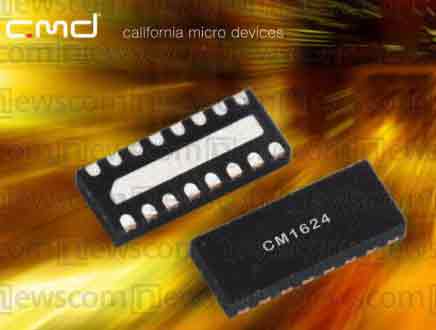

【產通社，7月7日訊】California Micro Devices (Nasdaq: CAMD) 網站消息，通過其microSD接口保護濾波器CM1624，移動和計算設備的靜電放電(ESD)不會損壞卡或硬件，還能夠抑制電磁干擾(EMI)，同時提供卓越的數字信號完整性。

產品特點

CM1624是Praetorian III產品系列的一員，將出色的濾波器性能與最低的線路電容結合在一起。CM1624還具有整合式上拉電阻，避免了手機PCB需要額外電路，并節約了更多的物料清單成本。

CM1624能夠支持高達96MHz的時鐘頻率、5nSec的上升/下降時間，以及從700MHz到3GHz范圍的高水平衰減。CM1624的管腳分布針對microSD接口標準進行了優化，并提供+/-15kV（接觸）整合ESD保護的6線EMI抑制（符合IEC61000-4-2），針對Vcc線的一線泡罩包裝ESD保護，以及用于卡檢測等相關功能的兩個額外的不連續ESD二極管。此外，CMD已經整合了25k ohms上拉電阻，幫助偵測存儲卡的存在。

隨著用于生產基帶和應用處理器的工藝幾何轉向日益縮小的規模，系統工作電壓也變得更低，因此數據線上的電容負載量成為手機設計人員面臨的主要問題。microSD接口規格使得總電容負載達到40pF，而傳統的濾波器架構占據了有限的設計空間的大部分。CM1624具有20pF的規格0VDC電容，并在工作電壓下低于12pF——針對microSD接口設計的EMI濾波器中可用的最低電容。

更低的濾波器線路電容使手機設計人員在PCB布線和改進設計方面獲得更大的設計自由。CM1624-08DE特征如下：
——工作電壓下極低的線路電容(12pF)；
——卓越的信號完整性，5nSec的上升時間，50 ohms環境中75MHz時鐘頻率；
——所有端口上業界領先的>15kV接觸ESD保護；
——完美匹配microSD接口的特定應用、統包解決方案，包括整合式上拉電阻。

供應與報價

CM1624-08DE提供符合RoHS標準、符合業界標準的緊湊型microDFN16封裝。CM1624現在能夠進行大規模生產，可立即提供樣品，3000件產品的起售價為每件0.16美元。查詢進一步信息，請?jiān)L問http://www.cmd.com/news_events/overview.php。
