【產通社，10月20日訊】美國國家半導體公司 (National Semiconductor)網站消息，其已經推出了一款可支持多載波、多標準無線基站的中頻采樣接收器參考設計套件。這款適用于GSM/EDGE、WCDMA、LTE及WiMAX等標準的子系統參考設計套件內含一切必要的配件及工具，其中包括參考設計電路板、軟件、電路圖、物料清單及Gerber文件。設計無線通信系統的工程師只要采用這套子系統設計套件，便可縮短高性能無線系統接收器的設計時間及開發周期。

產品特點

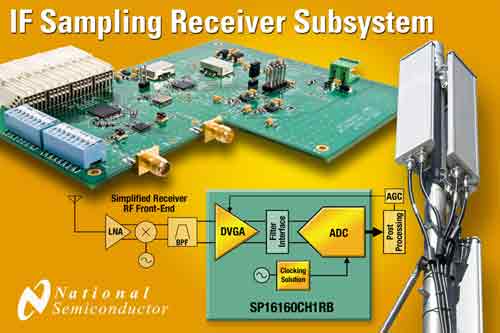

這款型號為SP16160CH1RB的參考設計電路板可讓工程師輸入不同參數，以便快速測試中頻接收信號路徑的性能。此外，這款設計只要搭配低噪聲、線性表現卓越的射頻前端電路及濾波能力較強的中頻濾波器，便可使靈敏度極高的接收器即使在正常及阻塞的情況下，其靈敏度也高于多載波GSM標準的嚴格規定。接收器的靈敏度越高，基站的傳輸量也越高，其覆蓋范圍也越大。這些都可以使網絡服務供應商為更多用戶提供更好的服務。

采用SP16160CH1RB參考設計的中頻線路接收器具有-105dBm的靈敏度，若輸入的中頻信號為192MHz，200kHz通道的載波/噪聲比為9dB。若數字控制可變增益放大器的增益設置為最高值22dB時，接收器的大部分噪聲便會來自可變增益放大器，這是影響接收器靈敏度的最大因素。若阻塞信號較強，可將可變增益放大器的增益設置為12dB，而輸入模擬/數字轉換器的阻塞信號的電平則保持在1.6dBm的水平，這樣可確保SP16160CH1RB參考設計電路板的靈敏度高達-86dBm。在這種阻塞情況下，接收器的靈敏度取決于模擬/數字轉換器的無雜散信號動態范圍(SFDR)。

該款SP16160CH1RB參考設計只需采用一個5V的電源供應，電路板配備的其他元件則包括16位、160MSPS的雙通道流水線式ADC16DV160模擬/數字轉換器、雙通道的LMH6517數字控制可變增益放大器以及LMK04031B時鐘抖動濾除器。由于模擬/數字轉換器的動態性能極高，數字控制可變增益放大器只產生極少的噪聲，其線性表現也極為理想，加之時鐘抖動濾除器的均方根抖動極低，都使這款參考設計整體上可以發揮極為卓越的性能。若輸入192MHz的中頻信號，ADC16DV160模擬/數字轉換器的信噪比為76.3dBFS，無雜散信號動態范圍則高達91.2dBFS；而LMH6517則只有6dB的噪聲及45dBm的第3級輸出截取點(OIP3)，而LMK04031B時鐘抖動濾除器的均方根時鐘抖動則接近150fsec。

美國國家半導體還提供可以捕捉數據并進行分析的WaveVision 5.1數據捕捉電路板及WaveVision 5軟件，以便簡化SP16160CH1RB參考設計電路板的評測過程。此外，只要采用這款設計，便可利用通用的串行外圍設備接口(SPI)總線對ADC16DV160及LMH6517兩款芯片進行設置。SP16160CH1RB電路板還配備有PIC裝載程序電路板，以便配置LMK040310B芯片。

供貨與報價

SP16160CH1RB子系統參考設計套件已開始批量供貨，每套售價995美元。進一步查詢相關資料或訂購套件，請訪問http://www.national.com/rd/RDhtml/RD-179.html網頁。如欲進一步查詢有關美國國家半導體通信系統基建設備的產品資料，請訪問http://www.national.com/comms網頁。
