【產通社，11月10日訊】安華高科技(Avago Technologies)消息，其ALM-1912在微型化的緊湊封裝內集成了低噪聲放大器和高抑制能力前置濾波器，是高度集成微型化GPS前端模塊產品。ALM-1912主要面向移動電話、個人導航設備(PND, Personal Navigation Device)和其他具備GPS功能的應用，可以有效簡化各種泛GPS手持式產品設計，是業內第一款結合薄膜腔聲諧振(FBAR, Film Bulk Acoustic Resonator)濾波器和高增益低噪聲放大器(LNA, Low Noise Amplifier)。

產品特點

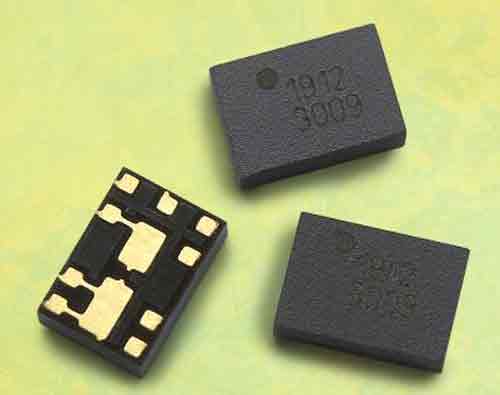

ALM-1912采用2.9 x 2.0 x 1.0mm微型化MCOB封裝，將印刷電路板占用空間降到最低，非常適合空間受限的應用。通過集成FBAR前置濾波功能，ALM-1912可以為Cell、PCS以及
WiFi/Bluetooth頻帶提供良好的抑制能力。利用Avago的0.25μm GaAs增強模式pHEMT工藝技術，ALM-1912在典型2.7V和6mA的工作條件下帶來1.62dB的噪聲指數、19.3dB增益、
+1.5dBm輸入三階截點(IIP3)，以及超過50dBc的帶外抑制能力。

同步式(S-GPS)和其它適地性GPS服務都需要較高的接受器靈敏度，ALM-1912具有超低噪聲指數和高線性，有助于大幅度改善GPS手持式應用的靈敏度。模塊中并包含有CMOS電平兼容關機引腳，可以通過開啟或關閉放大器來進行電流調整，內置的前置濾波器使用Avago技術領先的特有FBAR濾波技術，提供Cell/PCS和WiFi/Bluetooth頻帶優異的抑制能力，使得它成為強化手機和其他移動設備中S-GPS運作GPS接收性能的理想解決方案。

ALM-1912在射頻輸入引腳上內置有分流電感來強化ESD保護，讓器件可以在射頻輸入引腳承受超過3kV人體模型(HBM, Human Body Model)的ESD靜電沖擊，通過將GPS低噪聲放大器以及前置和后置高抑制能力FBAR濾波器加以集成，這款高性能ALM-1912模塊可以簡化并縮短射頻設計流程，節省使用的器件數，并帶來GPS應用中非常關鍵的卓越射頻性能。

主要功能特點如下：
‧ 1.62dB超低噪聲指數
‧ FBAR前置濾波器提供卓越的Cell/PCS/WLAN頻帶拒斥能力，強化手機效能表現
‧ 低外加器件數
‧ 射頻輸入和輸出完全匹配
‧ 關機電流<1μA
‧ CMOS電平兼容關機引腳
‧ 射頻輸入引腳ESD保護>3KV
‧ 可通過單一外部電阻或電壓調整偏壓電流
‧ 內置分流電感強化ESD保護
‧ 采用先進的GaAs E-pHEMT和FBAR技術
‧ 采無鹵素材料設計
‧ 采用Pb-Free環保無鉛設計并符合RoHS標準要求

供貨與報價

ALM-1912目前已經可以通過Avago的直接銷售渠道和全球分銷網絡提供樣片并正式批量供貨。查詢進一步信息，請訪問http://www.avagotech.com。
