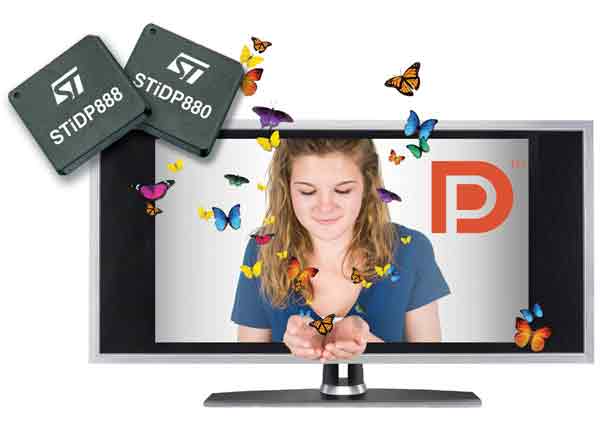

【產通社，1月17日訊】意法半導體（STMicroelectronics；紐約證券交易所代碼：STM）網站消息，其STiDP888和STiDP880是業內首款支持iDP（內部DisplayPort）標準方案“橋接”芯片組，用于下一代液晶電視中iDP標準至LVDS（低壓差分信號）的轉換。STiDP888和STiDP880芯片組兼容意法半導體與LG顯示器公司最近向視頻電子標準委員會（VESA）電視面板工作組提交的iDP接口標準方案。

DisplayPort接口是經過市場驗證的工業標準技術，是一項免專利費的開放的VESA標準，iDP是在DisplayPort接口基礎上開發出的一項先進接口技術，用于在電視機箱內連接電視控制器系統級芯片（SoC）和電視面板時序控制器。

產品特點

意法半導體新的iDP至LVDS橋接芯片組基于DisplayPort技術，以低功耗設計和低電磁干擾（EMI）為特色， 將為電視廠商提供穩健的互操作性和出色的成本效益，讓客戶能夠在短時間內通過新接口標準認證，快速推出新的電視產品，搶占市場先機。

意法半導體的首款基于iDP的解決方案由一個iDP發射器STiDP888和iDP接收器STiDP880組成。這兩顆芯片共同組成一個完整的高帶寬接口轉換器，對面板接口重新定義，能夠減少線路、連接器和信號線的數量，有助于簡化面板設計，降低電視廠商的接口實現成本。

該芯片組解決方案包括一個單鏈iDP接口，通過四對低成本雙絞線或FFC（扁平軟線），能夠在電視系統級芯片與液晶面板模組之間傳輸最高達12.96Gbps帶寬的未壓縮像素信號流。

意法半導體的iDP發射器和接收器具有很強的可伸縮性：每款芯片組都能支持120Hz刷新率的FHD（全高清）視頻（1080p/30位每像素）；都能支持FHD-240Hz刷新率的液晶面板。

發射器和接收器芯片內部都集成高速四路LVDS接口，在傳統的四路LVDS和iDP接口之間轉換信號，以滿足在技術標準過渡期間的市場需求。這些產品將為電視廠商提供最高的靈活性，能夠向iDP標準順利過渡。

此外，擴頻技術結合 iDP的自同步、數據加擾和通道間去除劇齒架構，該芯片組不再需要外部抗EMI元器件，從而可以節省更多的成本。

供貨與報價

STiDP888和STiDP880采用164焊球LFBGA封裝，現已提供樣片。查詢進一步信息，請?jiān)L問http://www.stmicroelectronics.com.cn/stonline/press/news/year2010/p2462.htm。
