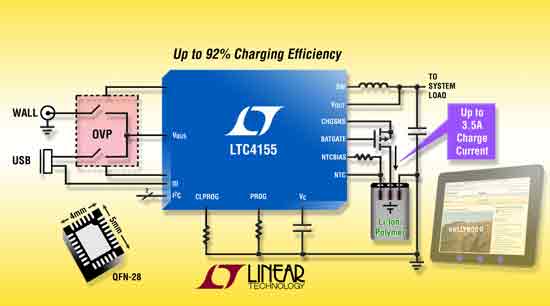

【產通社，6月18日訊】凌力爾特公司 (Linear Technology Corporation) 消息，其LTC4155是一款大功率、I2C控制、高效率電源通路 (PowerPath) 管理器、理想二極管控制器和鋰離子電池充電器，適用于諸如平板 PC、超移動 PC (UMPC)、個人視頻播放器、智能電話、數碼相機、PDA、便攜式醫療和工業設備、以及個人導航設備等單節電池便攜式設備。該IC設計用于從多種電源高效地輸送高達15W的功率，同時最大限度地降低功耗并放寬熱預算限制條件。LTC4155的開關PowerPath拓?fù)錈o(wú)縫地管理諸如交流適配器和USB端口這樣兩個輸入電源到設備的可再充電鋰離子電池的電源分配，同時在輸入功率有限時，優先向系統負載供電。

產品特點

因?yàn)長TC4155節省了功率，所以該器件允許輸出負載電流超過輸入電源吸取的電流，從而能最大限度地利用可用功率給電池充電，而不會超出輸入電源供電規范的要求。例如，當從一個5V/2A交流適配器供電時，該IC的開關穩壓器高效地將可用10W功率的90%以上傳送出去，從而實現了高達2.4A的充電電流，并實現了更快的充電速度。與普通開關電池充電器不同，LTC4155的特點是即時接通工作，以確保即使電池已深度放電，一插上電源插頭時就有系統電源。該器件支持USB On-The-Go (USB OTG)，因此無需任何額外組件，就可以反過來向USB端口提供5V電源。

一個簡單的兩線I2C端口允許在電路板上調節很多系統控制參數，包括充電電流、輸入電流 (包括USB 2.0和3.0兼容設置) 和浮置電壓。該通信總線還允許LTC4155提供諸如電池溫度、輸入電源狀態、充電器狀態、以及故障狀態等的狀態信息。

LTC4155的自主型全功能單節鋰離子 / 聚合物電池充電器能提供高達3.5A的充電電流以及4種浮置電壓設置和15種充電電流設置。為了改善安全裕度，集成的過熱電池查驗電路可以有選擇地降低電池電壓，以防高電池溫度和高電池電壓同時出現。此外，該充電器具有自動再充電、壞電池檢測、涓流充電、可編程安全定時器、熱敏電阻溫度合格的充電、可編程充電結束指示 / 終止、以及可編程中斷發生等功能。

LTC4155的雙輸出、優先級多路復用過壓保護 (OVP) 電路可避免因意外施加高電壓而造成的任何損壞。其理想二極管控制器可確保始終能夠向VOUT提供足夠的功率，即使在輸入功率不足或缺失的情況下也不例外。為最大限度地減少當器件連接至一個暫停USB端口時的電池消耗，由一個布設在VBUS與VOUT之間的LDO來給容許的USB供電，以暫停向應用電路輸送電流。為了消除從制造到銷售過程中的電池消耗，一種“裝運及貯存”特性可將已經很低的電池待機電流減小至接近于零。

供貨與報價

LTC4155采用扁平 (0.75mm) 28引腳4 x 5mm QFN封裝，在-40C至85C的溫度范圍內工作有保證。千片批購價為每片4.07美元。查詢進一步信息，請?jiān)L問http://www.linear.com.cn/product/LTC4155。
