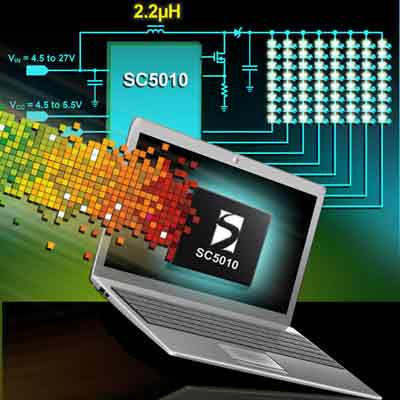

【產通社，9月2日訊】升特公司（Semtech；納斯達克: SMTC）消息，其新型SC5010是一個8通道的白光LED驅動器采用一種創新的PWM相移調光控制法，能使用超薄型電感，因此LED驅動器可直接裝在擁有薄至4mm顯示屏的超級本（Ultrabook）和超級移動PC（UMPC）液晶面板內。SC5010是創新型相移式升壓LED驅動器平臺上的首款器件，還能使平板電腦、汽車和其它中型顯示應用中超薄LCD顯示屏的電池壽命得以延長。

升特公司電源管理部的營銷總監Athar Zaidi稱：“現在，Ultrabook PC的制造商可首次將高效的相移LED驅動器置于自己喜歡的地方，那就是靠近顯示屏，迄今為止，這一點一直是超級本和其它極小尺寸PC的一個障礙。SC5010提供了一種先進的相移式LED驅動器方案，大大減少了在電感尺寸與顯示屏效率之間的折衷�！�

產品特點

當使用與現有相移式LED驅動器相同尺寸的電感時，SC5010可提供更高的效率，但與其它器件不同的是，SC5010在使用超小尺寸的電感時仍能保持高效率。這樣，LED驅動器就能直接嵌于面板內，甚至是超薄的面板內。這是因?yàn)樗捎昧讼冗M(jìn)的控制回路架構，該結構允許使用小至2.2µH（高度1mm）的電感。SC5010的相移技術也最大限度地減少了對輸入輸出電容的要求，但可提供與傳統非相移式開關穩壓器相同的效率，并且該技術具有極低的噪聲、較低EMI（電磁干擾）且無需使用噪聲過濾元件。

SC5010是一個8通道的升壓LED驅動器，最多可為112只LED供電，每通道電流可高達30mA。該器件的集成式控制回路架構可以獲得高達2.2MHz的可編程開關頻率，這是用極小極薄電感實現相移調光的關鍵。此外，本方案無需外接補償元件和噪聲過濾元件，從而降低了BOM的規模與成本。

升特公司的創新型回路架構還能防止因線路瞬變（可能出現在汽車應用中）而導致的顯示屏閃爍與關斷。實現方法是：SC5010的超快速瞬態響應，能夠處理高達10V/µs的線路瞬變。

SC5010 LED驅動器為下一代顯示屏市場帶來了豐富的特性集合，包括I2C的靈活性，以及三種PWM調光控制模式。在200Hz時它有5000:1的PWM寬輸入調節范圍，調光頻率區間從100Hz到30kHz。SC5010還提供用戶可選的9bit或10 bit調光分辨率，以及一個5bit的模擬調光寄存器，寄存器與PWM共同使用，增加了調光的分辨率。

相移PWM調光方法是以相同頻率和相同占空比接通和關斷LED串，但是不同的LED串之間有等間隔的相位差，且相位差自動計算。這樣就降低了對輸入輸出電容的要求，減小了輻射開關電流，從而提高了EMI性能以及調光的線性度。

SC5010提供了精確的背光色溫以及全屏一致的亮度，通道間的電流匹配度為+/-1%，精度為+/-1.5%。它有完備的保護功能，包括LED開路保護和可編程的LED短路保護、可調過壓保護（OVP），以及過熱保護；另外還有欠壓鎖定（UVLO）關斷功能。

SC5010最適合做各種LCD顯示器應用中的LED背光，包括汽車音頻/視頻模塊、椅背的信息娛樂系統、儀表盤，消費電子LCD顯示器背光，超級本、超級移動PC、筆記本、平板電腦的LCD顯示屏與背光燈。

供貨與報價

SC5010現已開始大量供貨，3000件批量購買的價格為1.20美元/個。訂貨碼為SC5010ULTRT。評估板(SC5010EVB)也已供貨。升特提供全方位的設計幫助，包括現場和工廠支持。可應客戶的要求提供有關數據表、大批量購買的價格、交付報價以及評估工具包和樣本的信息。查詢進一步信息，請?jiān)L問http://www.semtech.com/info。
