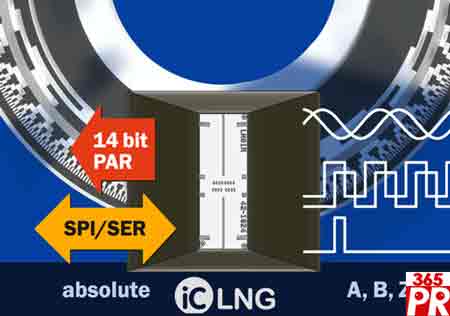

【產通社，10月18日訊】Techwire International消息，新型iC-LNG器件是一種專為線性位移測量系統或旋轉編碼器的絕對位置數據的采集而設計的多通道光電掃描器。該芯片的超小設計是通過10位格雷（Gray）碼和模擬信號軌道的組合掃描來實現，其模擬信號軌道是采用實時插值法進行處理的，并且其位置數據值擴展為16位。

產品特點

iC-LNG的傳感器陣列要求碼道寬度僅為5.4毫米，因此可以使用更小的碼盤或更大的空心軸直徑。LED照明單元也更加緊湊；iC-SN85采用非常節能的LED來提供適當?shù)墓庠础C-LNG可控制光照強度并可用作監控器；獨立的警報輸出可顯示所有的光照錯誤。

為校正模擬量信號，對偏移和振幅補償進行了整合，模擬量信號也以正弦和余弦差分信號形式通過四個端口輸出。校正信號可降低插值誤差，從而獲得更加精確的位置數據。此設置也有利于增量信號；iC-LNG可在可選的二進制等級內提供1,064至16,384個脈沖的A/B/Z信號。

通過使用快速移位寄存器，位置數據可以以并聯（高達14位）或串聯的形式輸出�？墒褂酶哌_16MHz的時鐘頻率，實現小于1微秒的周期。另外，可以使用3.3V-兼容的SPI接口，它已用于器件配置。

iC-LNG可在電壓為4V與5.5V之間且工作溫度在-40°C至110°C范圍內的情況下運行。所有功能可用的速度最大值為12,000rpm。該器件采用30-引腳optoBGA封裝，具有預裝的靜光柵且僅需要約7×8mm的電路板空間。

iC-LNG完善了iC-Haus的絕對式光電編碼器產品系列，使用SPI接口，具有中等分辨率和復雜度，且操作簡單。LED、碼盤、演示板和可連接至PC即插即用型微控制器電路板，這些均有現貨，可用于評估。

供貨與報價

查詢進一步信息，請訪問http://www.ichaus.com/LNG。
