【產通社，10月27日訊】萊迪思半導體公司（Lattice Semiconductor Corporation）消息，其兩款新的iCEblink40評估套件和MachXO2 Pico開發套件，將加速針對超低密度iCE40和MachXO2 FPGA的應用開發。
產品特點

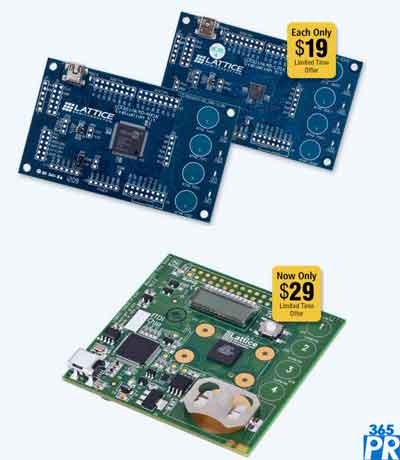

iCEblink40評估套件現為19美元設計人員使用這兩款新的iCEblink評估套件可以很容易地評估和采用超低密度的iCE40 FPGA系列。采用非易失的40nm工藝，iCE40 FPGA系列針對消費電子和移動應用進行了優化，這些應用需要低功耗，低成本和小尺寸的可編程邏輯器件。
iCEblink40-HX（高性能）評估套件帶有一片iCE40HX1K-VQ100器件（72個用戶I/O），iCEblink40-LP1K（低功耗）評估套件帶有一片iCE40LP1K-QN84器件（67個用戶I/O）。這兩款器件提供1280邏輯查找表和64K位的片上存儲器。USB供電的iCEblink40評估套件包括1Mbit SPI閃存、電容式觸摸按鈕、LED和訪問所有用戶I/O。免費的iCEcube2開發工具控制編程、訪問虛擬I/O功能以及運行包括的演示示例。
通常49美元的MachXO2 Pico開發套件是一個電池供電，低成本評估平臺，加快了對MachXO2 FPGA的評估。該套件提供MachXO2 LCMXO2 - 1200ZE器件，具有1兆SPI閃存、I2C溫度傳感器、一個用于JTAG、SPI、I2C和GPIO接口的擴展頭，一個液晶顯示屏，以及電容式觸摸感應按鈕。使用開發套件預裝的環境掃描片上系統（SoC）設計，設計人員現在可以使用多種操作模式來進行功耗優化，這些是典型的低功耗應用。使用集成的8位LatticeMico8微控制器與MachXO2嵌入式功能塊（EFB）相結合，他們還可以在幾分鐘之內對常用的接口進行測試，諸如UART、SPI、I2C和LCD控制。
供貨與報價
BiCEblink40-HX1K和iCEblink40-LP1K評估套件可從萊迪思網上商店購買，促銷價為19美元，特價促銷有效期至2012年10月31日。29美元促銷價的MachXO2 Pico開發套件的訂購有效期至2012年12月31日。查詢進一步信息，請訪問官方網站http://www.latticesemi.com。
（完）
