| 產品名稱：太陽能光伏系統測試儀 |
| 產品品牌：法國CA |
| 產品型號：P01160720 |
| 參考價格：￥80000 |
| 瀏覽人數：6152 |
| 發布日期：2011/9/30 17:13:56 |
| 聯系賣方：上海浦江埃納迪斯儀表有限公司 |
|
|
| 產品簡介 |
 |
|
|
| FTV-100太陽能光伏發電系統陣列測試儀可用于功率100kW的光伏陣列系統，最大測試電壓DC1000V，最大測試電流200A(更換電流探頭可擴展至1400A)，是光伏電站驗收鑒定檢測、日常維護測試必不可少的工具。FTV-100也可用于建筑物光伏發電系統等大功率獨立光伏系統的I-V特性測試�？蓮V泛應用于光伏電站安裝調試及日常維護檢測、光伏電站鑒定和驗收，高校、科研院所和光伏實驗室等。
|
|
|
| 產品說明 |
|
|
|

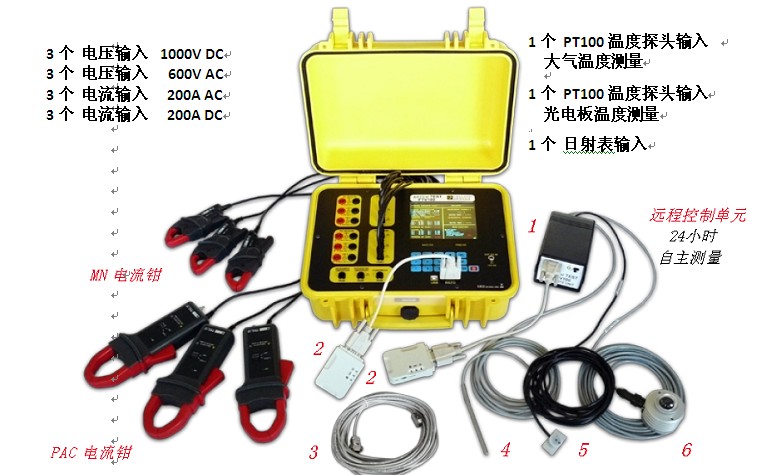

1.這套儀器可以同時接入3個光伏組串，每串的容量為直流電流1000A（電流鉗），直流電壓1000V
2.對光伏板的光照強度，單位是W/㎡，有兩路PT100溫度探頭，對環境溫度和光伏面板溫度監控。
3.有軟件對I-V曲線做監測，開路電壓，短路電流，最大功率點，最佳電流和最佳電壓都有顯示。
4.逆變器出口端可測直流（離網），也可以測并網的三相電流和電壓，電流鉗（200A---3000A可選）電壓1000V.
詳細的介紹很長，請您能耐心看下去，應該是有幫助的。
測試項目
一 測試環境參數測量：
光輻照表測試光伏面板輻照度，0-2000W/㎡，精度±2%
PT100溫度探頭---測量光伏面板溫度-30至+120℃，精度±1%
PT100溫度探頭---測量大氣環境溫度-30至+80℃，精度±1%
二 光伏方陣側直流參數測量：
3支PAC電流鉗，直流電流測試最高到1400A，可同時測量3個單元的光伏組串
3副標準電壓測試線（紅黑兩線，標準φ4mm插頭），直流電壓測試最大到1000V
三 光伏逆變器出口端交流參數測量：
3支MN交流電流鉗，交流電流測試最高到200A，同時測量3相電流
3副標準電壓測試線（紅黑兩線，標準φ4mm插頭），交流電壓測試最大到600V
四 測試分析軟件：
測量值圖像分析（通過軟件）
生成測試結果
伏安特性曲線的圖像顯示和光伏系統的參數
五 光電板性能測試
DC/AC逆變器換能效率測試
可設定最小輻射值
可設定工作溫度（NOCT）和γ系數
測量大氣參數并計算理論上可獲得的功率
測量光電板所產生的電壓，電流和功率（Vmmp,Ammp,Voc,Asc）
測量逆變器（DC/AC）所產生的電壓，電流和功率
計算光電板性能，顯示能量轉換效率的值（DC/AC）,并且突出測試結果
顯示光電板性能修正的溫度系數
可同時得到環境條件，光電板性能，逆變器的測量結果，或者在光伏系統兩端分開測量
通過軟件打印測試結果
可存儲并輸入客戶詳細資料，特性參數以及測試結果
|
|
|
