| 產品名稱：荷蘭Alitronika品牌廣播級DVB-T/H信號（純硬件）調制卡 |
| 產品品牌：Alitronika |
| 產品型號：AT2800PCI |
| 參考價格：￥0 |
| 瀏覽人數：1057 |
| 發布日期：2010/11/18 12:17:45 |
| 聯系賣方：迪吉特電子科技（香港）有限公司 |
|
|
| 產品簡介 |
 |
|
|
| DVB-T/H 調制器內置VHF/UHF上變頻器IF & RF輸出DVB-ASI輸入/輸出DVB-SPI輸入
|
|
|
| 產品說明 |
|
|
|

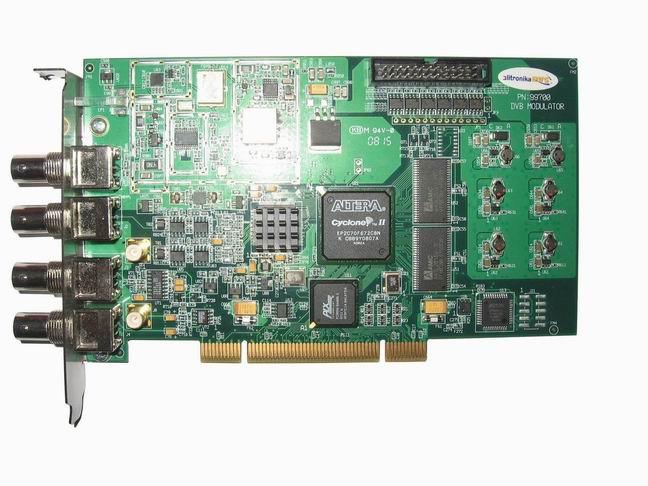

型號：AT2800PCI
品牌：荷蘭Alitronika／亞力創利佳
DVB-T/H 調制器
內置VHF/UHF上變頻器
IF & RF輸出
DVB-ASI輸入/輸出
DVB-SPI輸入
產品基本特點：
◎COFDM 調制器，內置VHF/UHF上變頻器；
◎PCI 2.2, 32 bit, 33/66MHz 3.3V.
◎DMA總線控制，Scatter /Gather 接口協議.
◎免費配置我們開發的多功能一體化應用軟件DVSStation；
◎依據DVB標準A1010 Rev1 and EN50083；
◎可以調制本地硬盤存放的碼流文件；
◎支持實時調制外部以DVB-ASI或者SPI格式輸入的碼流文件；
◎所有的調制進程都由硬件自帶的處理器負責，對電腦的CPU沒有任何負擔，客戶因而不需要支付昂貴的費用去購買高性能的電腦；
◎支持符號率范圍：4.98 MB/s至31.67 MB/s；
◎支持脈沖或者連續播放模式，支持188/204包長；
輸入
◎DVB-ASI輸入；
◎DVB-SPI輸入；
輸出
◎RF輸出；
◎IF輸出；
◎DVB-ASI輸出用以監控被調制的碼流
產品框圖:
產品主要應用:
◎DVB-T/H接收產品的研發工具；
◎DVB Over IP網關；
◎DVB碼流信號發生器
◎產品的演示、展示及產線信號源；
◎OEM用途
規格參數:
◎內置緩存：16 Mbytes；
◎IF接口：75 Ohms BNC；
◎IF輸出頻率：35-37 MHz或69-71MHz可調，步進1Hz；
◎RF接口：75 Ohms BNC；
◎RF輸出頻率范圍：50MHz to 1000MHz
◎RF輸出電平@帶寬：+2dBm至-35dBm，步進0.5 dBm；
◎帶寬：5MHz/6MHz/7MHz/8MHz
◎COFDM頻譜：不分等級的2k、4k及8k載波；
◎依據標準：COFDM according EN 300 744.
◎調制模式：QPSK, 16QAM and 64QAM.
◎保護間隔：1/32, 1/16, 1/8 and 1/4；
◎FEC碼率：1/2, 2/3, 3/4,5/6, 7/8；
◎頻譜：反相及正相
◎DVB-ASI輸入/輸出接口：75 Ohms BNC；
◎DVB-ASI輸入信號電平：1.0Vp-p nominal；
◎DVB-ASI輸出時鐘：270 MHz；
◎DVB-ASI輸入回波損耗：15dB；
◎DVB-ASI輸出比特率：0至符合相關規格的最大值；
◎DVB-SPI接口：25-pin sub-D；
◎DVB-SPI輸入電平: LVDS；
◎DVB-SPI輸入比特率：0至符合相關規格的最大值；
◎尺寸WxL: 107mmx175mm.
|
|
|
