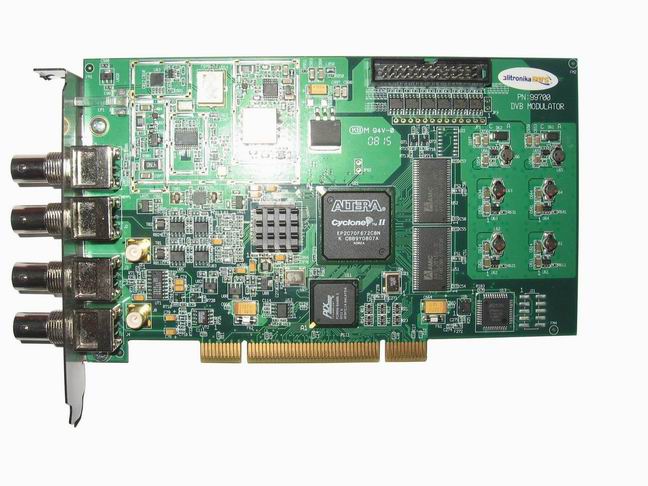

| 產品名稱：荷蘭Alitronika/亞力創利佳廣播級DVB-T2/T/H信號（純硬件）調制卡 |
| 產品品牌：荷蘭Alitronika |
| 產品型號： |
| 參考價格：￥0 |
| 瀏覽人數：2551 |
| 發布日期：2010/12/10 7:28:54 |
| 聯系賣方：迪吉特電子科技（香港）有限公司 |
|
|
| 產品簡介 |
 |
|
|
| AT2780PCI-T2全球首款純硬件多標準調制卡DVB-T2/T/C；ATSC 8VS8；QAM-A/B/C調制器，內置VHF/UHF上變頻器全頻段：50-1000MhzRF及IF輸出RF輸出電平：+2至-35dBm可調節DVB-ASI/SPI輸入DVB-ASI輸出
|
|
|
| 產品說明 |
|
|
|
型號：AT2780PCI
品牌：Alitronika／亞力創利佳（荷蘭）
多標準：DVB-T2/T/H/C；ATSC；QAM-B/C（ISDB-T即將推出）
低功耗：支持長時間不間斷工作
純硬件：自帶調制模塊，不占用電腦CPU資源，不存在CPU兼容問題
多功能：RF及IF輸出，TS錄制播放、視頻、分析，RF掃頻，自動衰減等
更實惠：免費的多功能應用軟件，實現產品應用擴展；
·帶IF輸出：IF輸出頻率可選35-37Mhz或69-71Mhz，步進1Hz；
·RF輸出電平可選：-35至+2dBm，步進0.5，軟件帶自動衰減功能設置
·RF掃頻功能：用戶設定起止頻率、步進、時間間隔等，軟件會根據設定自動切換RF輸出頻率；
·ASI/SPI輸入：輸入實時調制與錄制，錄制軟件免費（DVB-T2除外）。
·ASI輸出：監控被調制的碼流文件；
·TS視頻：自帶TS視頻工具或提供與第三方TS視頻軟件的接口，實現TS視頻
·Hex工具：查看TS的Hex表；
·分析工具：自帶TS分析工具或提供與第三方分析軟件的接口，實現TS分析
基本規格：
◎內置緩存：16 Mbytes；
◎IF接口：75 Ohms BNC；
◎IF輸出頻率：35-37 MHz或69-71MHz可調，步進1Hz；
◎RF接口：75 Ohms BNC；
◎RF輸出頻率范圍：50MHz 至 1000MHz
◎RF輸出電平@帶寬：+2dBm至-35dBm，步進0.5 dBm；
DVB-T2部分：
帶寬：1.7Mhz,5MHz, 6MHz, 7MHz, 8MHz,10Mhz
◎FFT size：1k, 2k,4k, 8k,16k,32k
◎依據標準：EN 302 755；
◎調制模式：QPSK, 16QAM, 64QAM,256QAM
◎保護間隔：1/4,19/256, 1/8,19/128, 1/16, 1/32,1/128
◎FEC：LDPC + BCH 1/2,3/5, 2/3, 3/4,4/5, 5/6
◎頻譜：反相及正相
DVB-T/H部分：
◎帶寬：5MHz, 6MHz, 7MHz, 8MHz
◎COFDM頻譜：不分等級的2k、4k及8k載波；
◎依據標準：EN 300 744；
◎調制模式：QPSK, 16QAM及64QAM；
◎保護間隔：1/32, 1/16, 1/8 and 1/4；
◎FEC碼率：1/2, 2/3, 3/4,5/6, 7/8；
◎頻譜：反相及正相
DVB-C部分：
◎帶寬：6MHz, 8MHz
◎依據標準：EN 300 744 QAM調制部分
◎調制模式：16QAM, 32QAM, 64QAM, 128QAM and 256QAM
ATSC 8-VSB部分
◎帶寬：6MHz
◎依據標準：A/53 8-VSB
DVB-ASI/SPI部分：
◎DVB-ASI 輸入/輸出接口： 75 Ohms BNC；
◎DVB-ASI 輸入信號電平：1.0Vp-p nominal；
◎DVB-ASI 輸出時鐘： 270 MHz；
◎DVB-ASI 輸入回波損耗：15dB；
◎DVB-ASI 輸出比特率：0至符合相關規格的最大值；
◎DVB-SPI 接口：25-pin sub-D；
◎DVB-SPI 輸入電平: LVDS；
◎DVB-SPI 輸入比特率：0至符合相關規格的最大值；
◎尺寸WxL: 107mmx175mm.
|
|
|
