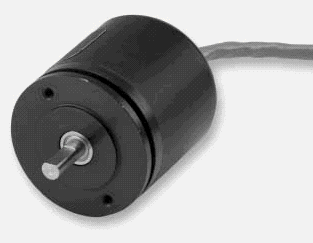

| 產品名稱：直流可變電感式角位移傳感器 |
| 產品品牌：美國精量Schaevitz |
| 產品型號： |
| 參考價格：￥0 |
| 瀏覽人數：1198 |
| 發布日期：2011/2/25 16:01:53 |
| 聯系賣方：上海廣強自動化科技有限公司 |
|
|
| 產品簡介 |
 |
|
|
| RVIT是直流非接觸式角位移傳感器RVIT的專利設計結合了一組印制電路線圈和導電擾流器，可在較低的成本基礎上獲得優異的性能。工作時，導電擾流器由傳感器軸帶動旋轉，改變印制電路線圈生成的磁場。通過獲得專利權的自動處理電路加以精密測量。此信號然后被轉換為與轉角成正比的線性直流輸出信號。
|
|
|
| 產品說明 |
|
|
|
RVIT是直流非接觸式角位移傳感器RVIT的專利設計結合了一組印制電路線圈和導電擾流器，可在較低的成本基礎上獲得優異的性能。工作時，導電擾流器由傳感器軸帶動旋轉，改變印制電路線圈生成的磁場。通過獲得專利權的自動處理電路加以精密測量。此信號然后被轉換為與轉角成正比的線性直流輸出信號。
它的數字電路可抗環境干擾，兼容多數的數字電子設備。對于需要微處理器接口的OEM客戶，可定制脈沖寬度調制輸出。批量OEM客戶還可選擇調壓單端或雙極輸出、擴展量程和定制校準。
RVIT采用標準的安裝面板或可選四孔凸緣式安裝方式。對于易被污染的應用，采用帶輪密封的凸線安裝座。RVIT具有較寬的工作溫度范圍、無限的分辨率，使用壽命長。
RVIT-15-60和RVIT-15-120 I
RVIT-15-60和RVIT-15-120I角位移傳感器具有多種規格，可提供系列的輸人輸出配置�！�3 VDC和4～20毫安的校準輸出具有靈活性，適于特殊的OEM設計對電源和連接的要求。客戶可定制其它特殊量程、內部信號調節電路和校準輸出。
標準RVIT 15-60角位移傳感器仿效電位計，輸入電壓的任何變化都會導致輸出電壓相應的變化。盡管此輸出是比率輸出，RVIT-15-60能夠提供相當高的比例系數，在±60度的擴展量程內，每度為50mV。此外，RVIT的非接觸式設計具有極高的精度（±0.25%FS），理論上接近無限的使用壽命。
■ 常用型號
型號 大小 范圍
RVIT-15-60 15 ±60°
RVIT-15-120I 15 0～120°
■ 特點 ■ 應用
直流供電 液壓泵控制
堅固外殼封裝 旋轉執行器反饋
節流閥控制桿位移反饋
■ 技術指標
類 型： 角位移傳感器（RVDT）
量 程： ±60°，0～120°
精 確 度： 0.25%
輸 出： ±3VDC，4～20mA
供電電源： ±5 VDC，±10～24VDC
工作溫度： -25℃~85℃
電氣連接： 26AWG，PVC絕緣材料
特 點： 低成本，免接觸轉速傳感器，鋁殼封裝
典型應用： 工業控制，旋轉閥位置，節氣門位置
另外：我公司還代理此品牌的如下型號：R120LC RVDTs和R60D RVIT
|
|
|
