個性媒體播放器是目前比較流行的數字音樂及視頻播放設備，飛利浦將其獨特的PMP方案稱為“媒體盒(Media Box)”。本設計是在飛利浦媒體盒方案(原理圖、物料清單和gerber文件)的基礎上，由Momentum數據系統公司進行改進和完善的。

1、系統配置

    本系統的原理見圖1。其中，處理器和內存配置為：300MHz的pnx0192處理器，64MByte DDR400內存，以及16MByte NOR閃存。系統的A/V輸入包括：立體聲音頻、CVBS(NTSC/PAL)、S-video等。A/V輸出有：立體聲音頻、CVBS(NTSC/PAL)和分量視頻。另外，還帶有20GB IDE硬盤接口，TriMedia JTAG端口，USB和USB OTG端口，以及IrTx和Rx接口等。
    系統的顯示屏尺寸為3.5"，分辨率為320x240，并通過一個2000mAH 3.7V的鋰離子電池進行供電，可以提供大約3.5小時的MPEG2/4內容播放時間。

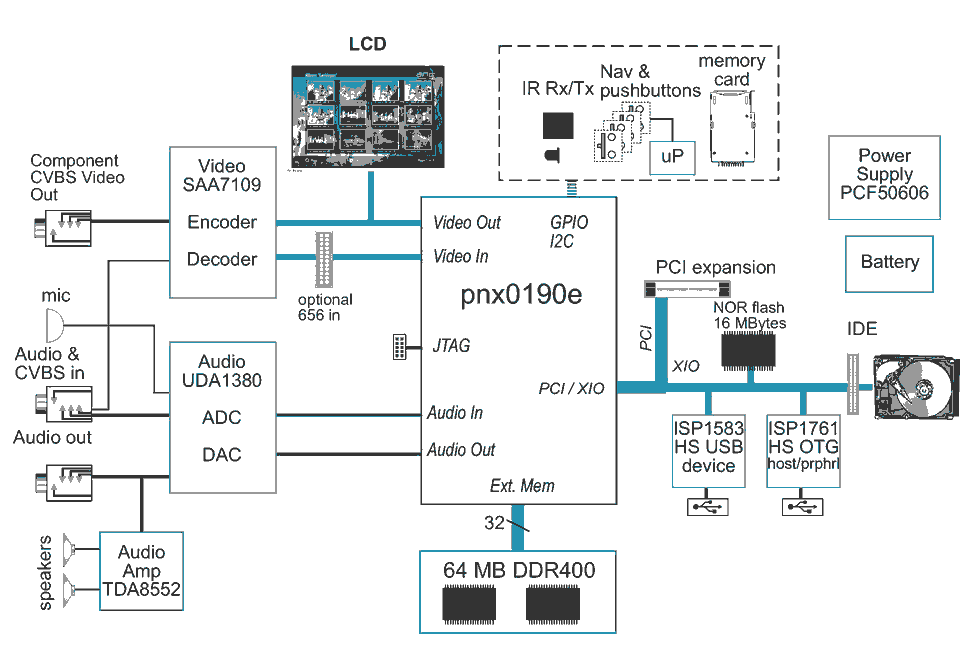

    圖1 系統的原理見圖

    除了用戶接口按鈕外，支持A/V捕獲和視頻輸出的核心部件的尺寸為130mm x 85mm(5"x 3.5")，高度大約為15mm (0.6")(不包括磁盤、電池和顯示屏)。顯示屏和硬盤的高度大約為12mm(0.47")。

2、系統特點

    系統母板采用雙面板，其頂視圖見圖2，底視圖見圖3，硬盤和顯示器之間的接口小板見圖4。
    同其它分辨率有限的播放器不同，Media Box支援真正的720x480/586(NTSC/PAL)顯示和數據捕獲。更為重要的是，該處理器內建有去交織(deinterlacing)和視頻伸縮硬件，能夠通過高達1386 x 768分辨率的LCD顯示屏，顯示真正的高質量SD內容，并支持24bit真彩色顯示。pnx15xx/019x的輸出處理器提供有畫面質量增強功能，帶有防止抖動的低成本16bit或18bit顯示功能。

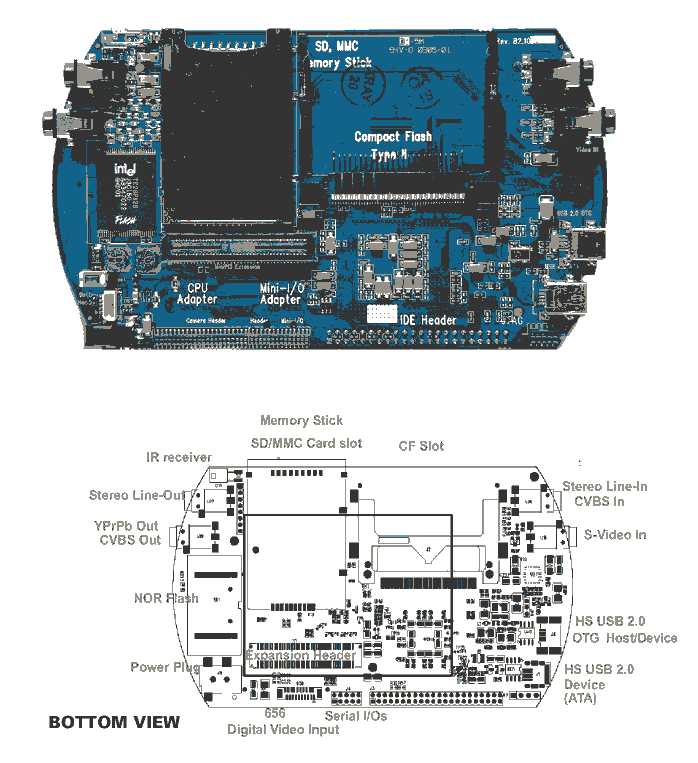

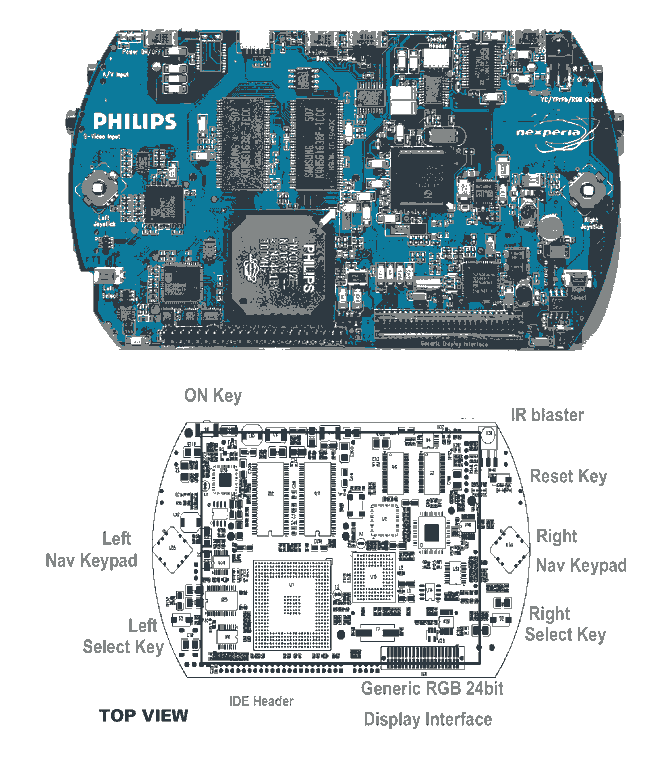

         圖2  系統母板頂視圖                                         圖3 系統母板底視圖

    本開發系統提供有一整套聲頻和視頻輸入/輸出，包括用以啟動系統的閃存記憶體，以及存儲媒體的硬盤。如果某種型號的設計沒有上述I/O，用戶可通過PCI擴展連接器倆開發802.11功能。

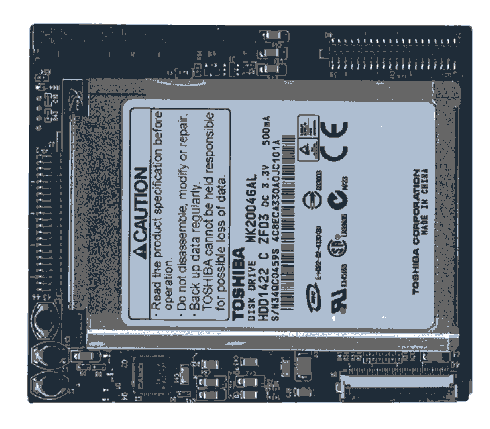

圖4 硬盤和顯示器之間的接口小板

3、軟件開發

    pnx15xx/019xx系列處理器的軟件可以使用飛利浦的NDK工具進行編輯，通過JTAG下載并安裝到演示板。軟件的寫入是通過飛利浦公司創新的TSSA(TriMedia Streaming Software Architecture)進行的。通過采用TSSA技術，普通軟件就可以支持各種不同類型的配置，如不同的LCD清晰度，各種A/V輸出選項，以及視頻錄像。本Media Box是一種通用方案。為了使設計更加具有吸引力，設計工程師應當使自己的設計具有個性，具體可以參考Momentum數據系統公司網站http://www.mds.com。
