在數據手冊之外提高性能和降低功率消耗

日期：2009/9/27 17:06:52 作者：德州儀器

By Gene Frantz, Chau Mai and Ivan Garcia
Texas Instruments

有了集成電路技術，我們也不可能期望在這種先進技術的作用下自然而然地提高性能或降低功率消耗。我們需要找到新的方法來滿足我們對于越來越高性能的不斷需求，并且是在低功率消耗的條件下實現這種性能。通過理解決定因素和保護帶的概念，您可以發現在您的器件中隱藏著的高性能。

就像我們大多數人都還能記住的，集成電路技術一直是革新背后的推動力，每過幾年，最近的技術進步都會給我們帶來更高的性能、更低的功耗、更便宜的價格和更大的集成度，我們遵從摩爾定律發展。不幸的是，這些日子看來要結束了，我們不可能再期望因?yàn)榧呻娐芳夹g(shù)的進步而要求性能自然而然的提高，也不可能再期望由于這些技術進步而會自然地降低功耗。事實上，有人會認為，在過去的十年中，時鐘技術的進步加速了這個發展曲線的下滑，同樣，五年前降低功率損耗的曲線也開始落下。

結果就是我們需要找到新的方法來滿足我們對于高性能的不斷需求，找到新方法在低功效下實現這個高性能。一個我們可以采用的方法就是了解性能和功耗是怎樣由我們控制下的變量來決定的，而了解集成電路制造商是怎么樣利用保護帶來保證他們產品性能的，同樣也很重要。通過了解這些因素，我們就可以發現那些隱藏的性能。

在我們進入這些細節之前，讓我們先看看TI公司客戶充分利用這些隱藏性能的一些方法示例。很多年以前，一個客戶索要一封確認某個器件能在200℃下工作的信，我們的最初回應是我們的器件不能工作在200℃下，這個客戶回復說這些器件可以，而且他們正在200℃下使用這些器件，只是他們的經理想要TI公司保證器件能工作在200℃下。我們很明確地告訴客戶，我們不能擔保超過我們器件產品性能說明書以外的性能，并且我們有測試數據來證明。您可能會很驚奇的發現，在這個應用中，我們的器件現在依然使用在200℃下。這個客戶鑒定過這個器件，對它工作在他們應用中的200℃溫度下很滿意。

另一個客戶買我們的裸芯片，我們把這些還是晶片形狀的器件運給了客戶，晶片上帶有晶片圖，告訴他們哪個芯片是好的，那個芯片是壞的。有一天這個客戶問我們?yōu)槭裁匆o他們那個晶片圖，我們解釋說，是為了告訴他們哪個器件是好的。我們卻被他們的恢復震驚，他們說不理解，明明所有的器件都是好的，我們拿這個晶片圖怎么辦呢。對于他們的應用，晶片上的所有芯片的都是好的。

我們還曾經有一個客戶，在設計他們的產品時，發現器件的工作需要比產品數據手冊上的性能規格快20%。通過測試他們系統中的很多部分，他們確定可以讓這個器件很輕松的超頻20%。所以他們現在依然在使用這種比性能規格超出20%的器件來組裝他們的產品。

這些只是那些系統設計者在產品數據手冊規定的性能之外使用這些器件的三個例子。為了理解這些設計者如何能夠超出這些規定的性能，我們首先討論決定因素和保護帶的概念，接著我們把這些概念應用到性能和功耗中，最后我們綜合做出總結，告訴您怎么在您的系統設計中使用這里概念。

一個器件的性能和功耗有很多因素決定，我們將要關注的決定因素主要是工藝偏差、溫度和電壓。下面的圖1給出了一個在性能和功耗隨著不同工藝、溫度和電壓變化的總體圖。接著我們將詳細討論這些決定因素�？紤]到這些決定因素，集成電路制造商會測試每一個器件以保證它們完全的滿足這些性能規格要求，這并不像聽起來的那個容易。在測試過程中，制造商必須補償很多因素，包括：
• 測試設備部分間的校準偏差，包括零售商，和零售商與客戶之間的。
• 由于測試設備、測試人員等因素的不同而造成的測試條件的不一致性。
• 早期壽命設定中的產品偏差。
• 各種各樣的其它異常因素。

概念性總述

                  性能             功耗
工藝          線性              線性
溫度       對數的倒數         指數
電壓          指數                指數
圖1.關鍵決定因素的概述

制造商通過在比產品數據手冊規定的工作范圍稍大一點的范圍內測試器件，來補償這些偏差，這個范圍就是通常說的保護帶。例如，如果一個器件規定正常工作在1.1伏到1.2伏之間，那么制造商就可能在1.05伏到1.25伏范圍內測試器件。同樣的，一個器件規定正常工作在10MHz到100MHz范圍內，制造商就可能在9.5MHz到105MHz范圍內測試。如果一個器件規定工作在0℃到70℃之間，它就有可能是在–5℃到75℃之間進行測試。

令人驚奇的是，這些測試通常并不影響生產好的產品。如果您奇怪這怎么可能，答案就是我們剛剛討論過的決定因素的保護帶，器件帶有保護帶的其它方面還有:
• 工藝參數
• 設計參數

所有這些意味著在高級別處，表格中仍然有一定數量的性能余量，也意味著特定應用中器件的功耗要比產品數據手冊中規定的功耗要小很多。在記住這些以后，讓我們來詳細看看這些細節，了解完這些細節，我們將說明對于系統設計者這些意味著什么。

性能

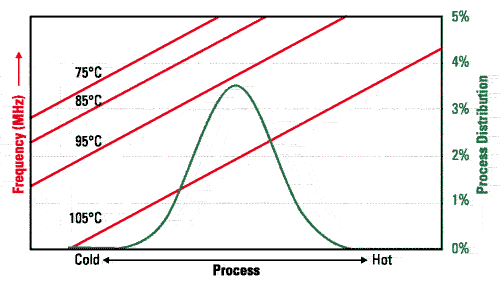

集成電路可以是由很多不同的硅工藝來制造，如今使用的工藝包括180nm、130nm和90nm工藝。集成電路的性能由底層工藝的特征來決定。當制造商設計一個集成電路時，他們目標在于額定的工藝特征。但是，在制造器件時的工藝偏差有時候會需要的弱(冷)，有時候又會比標稱的器件強(熱)。熱器件可以提供比冷器件或標稱器件更高級別的性能，反之亦然。典型關系見下頁中的圖2所示。

產品數據手冊中給出的性能是在考慮最壞工藝偏差下給出的，換句話說，數據手冊中給出的最大工作頻率是由最弱最冷的器件確定的。就像圖2所示，這些弱器件僅僅代表了產品器件中的很小一部分。所以說，大部分器件的最大性能超過數據手冊中規定的性能。類似的，數據手冊中提供的工作溫度范圍是，也即–40℃到105℃。手冊給出的性能是在溫度限制范圍內的最壞性能。圖2顯示了器件的工作頻率怎樣隨著溫度的降低而增加。如果器件工作在低于規定的最高溫度，例如75℃，而不是105℃下，器件就會有更好的性能水平。

圖2.工藝偏差和溫度的決定因素

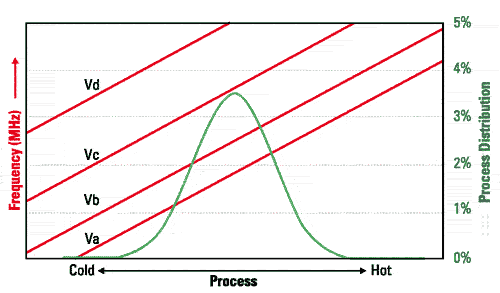

對于電壓，有同樣類似的關系，在電壓增加時，器件能提供更好的性能。在圖3中，最小電壓Va決定了數據手冊中規定的性能，在更高的電壓處(相應的Vb、Vc、Vd)，性能也有改善的趨勢。

所有這些趨勢給出了提供給客戶的最終規定性能的基礎，為了提供一部分的裕量，每個參數都有保護帶，用來保證在所有的電壓、頻率、溫度和工藝條件下，進行一定數目小時的開機測試后，都能滿足規定的性能。如果一個器件在規定加上保護帶的限制內，不滿足要求的性能，那么它就會被剔除掉。所以對于一批滿足規格的器件來說，大部分的性能是超過產品用戶手冊中給出的性能極限的。

圖3.電壓決定因素.

功率損耗

功率消耗在很大程度上由溫度、工藝、頻率、動作和電壓來決定。功率可以分為基準部分和有源部分。兩部分都取決于頻率和電壓�；鶞�(zhǔn)功率主要受漏損量影響，漏損量在整個功率消耗中也是一個越來越大的因素。

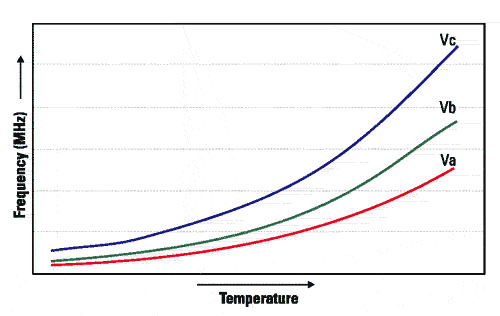

在某些高溫應用中，漏損量會很容易地就占到功率消耗的50%還多，圖4給出了器件的功率損耗怎樣隨著溫度和電壓而指數增大，圖中Va比Vb小，Vb比Vc小。同時還要注意漏損量還直接跟器件的工藝水平有關，一個熱器件會產生更高的漏損量，而一個冷器件產生更低的漏損量。由漏損量造成的功率損耗可以通過限制工作溫度來控制，對于特定的系統，溫度小的降低就會對節約功率上有很顯著的影響，而且電壓小幅度的降低可能對器件的功率損耗也有影響，可以在額定溫度或高溫下測量，或者在額定電壓或高壓測量，等等類似的測量。手冊中功率采用的最保守方法是基于工藝的熱端，在最壞的溫度和最壞的電壓情況下得到的。這樣就對于工藝偏差就有一個保護帶，換句話說，漏損量不應該超過手冊規定的量，因?yàn)樗窃诠に嚨臒岫藴y(cè)量的。從圖2中我們可以看出只有很少一部分器件會達到功率損耗漏損量的高端，也意味著出售的絕大部分器件都會消耗比數據手冊中給出的要少的漏損功率量。

圖4.工藝特定點時功率與溫度和電壓(Vc>Vb>Va)的關系圖

付諸實施

那么，對于那些設計系統的工程師來說，所有這些意味著什么呢，它意味著:
·以性能為中心的應用可以通過降低溫度，或增加電壓，或兩者同時使用的方法獲得額外的性能。
·對功率敏感的應用可以通過降低溫度，或降低電壓，或兩者同時使用的方法來降低功率損耗。
·對于需要低功耗和高性能的應用，方法正確的話，可以同時對功耗和性能進行優化。
·大部分的器件有比產品數據手冊中建議的值更高的性能和更低的功率損耗。
在您決定拋開所有的數據手冊規格獲得額外性能或更長電池壽命之前，有如下幾個注意事項:
·零售商不可能也不會保證器件的性能，如果是用在數據手冊規定的范圍以外。
·這種條件下工作的器件可能會對可靠性有影響。
·您下次運送的器件就可能來自于工作在可接受的工藝目標限制范圍內的產品。
·您需要進行產品測試和壽命測試來確保您的系統能夠滿足客戶的需要。

通過了解數據手冊背后的這些細節，您可以創造您需要的產品，即使數據手冊說那是不可能的。
