ADE7816是一款高精度、多通道計量器件，可測量一條電壓通道和多達六條電流通道，監控6個電路的能耗及電能質量。它能夠測量線路電壓和電流，并計算有功、無功功率以及瞬時電壓和電流有效值。ADE7816電能計量AFE推薦用于新設計，包括數據中心配電單元、電能監控和管理系統、多通道電表等。

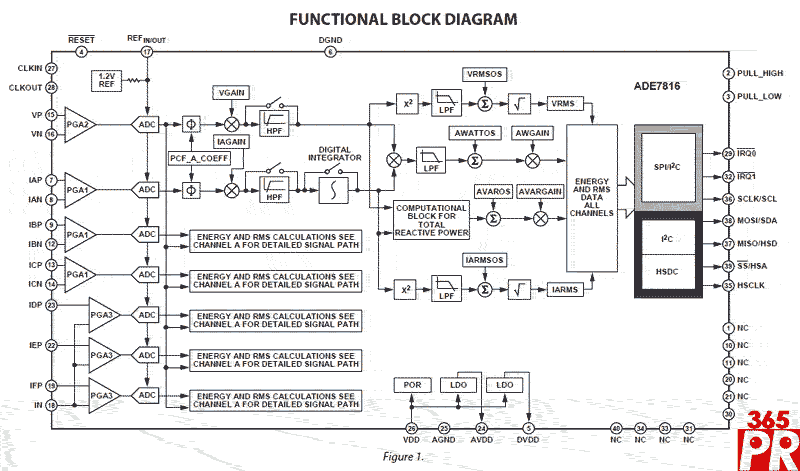

該器件內置七個Σ-Δ型ADC和一個高精度電能計量內核。六條電流輸入通道允許同時測量多個負載。電壓通道和六條電流通道均集成了完整的信號路徑，允許執行各種測量。每條輸入通道均支持靈活的增益級，且適合與電流變壓器（CT）配合使用。六個片內數字積分器為使用羅氏線圈傳感器提供了便利。
ADE7816可通過SPI或I2C接口訪問片內計量寄存器。專用高速數據采集（HSDC）端口可以與I2C配合使用，以訪問實時ADC輸出信息。通過兩個外部中斷引腳IRQ0和IRQ1可以獲得全面的電能質量信息，如過流、過壓、峰值和驟降檢測等。
ADE7816電能計量AFE主要特性包括：
. 可與各種用戶可選的微控制器配置接口，支持靈活的系統設計
. 多個ADE7816 AFE可以配合單個應用微控制器使用，支持可擴展的系統設計
. 靈活的系統設計支持分流電阻、羅氏線圈和電流互感器。
. 提供靈活的I2C、SPI（串行端口接口）或HSDC（高速數據捕捉）接口,可實時訪問原始波形樣本
. 能夠取代多達6個單相電能計量IC（集成電路），節省電路板空間和成本
. 采用ADI公司經過實際應用證明的收入級計量技術，包括有功和無功電能、瞬時均方根電壓和電流
. 集成電能質量信息，包括過壓、過流、峰值和驟降檢測等，節約開發時間。
. 在3000:1的動態范圍內，有功和無功電能誤差小于0.2%，處于業界領先水平，并且滿足0.5類收入級電表的精度要求。
ADE7816電能計量IC采用3.3 V電源供電，提供40引腳LFCSP封裝，無鉛且符合RoHS標準。下載數據手冊，請訪問http://www.analog.com/static/imported-files/data_sheets/ADE7816.pdf。
