基于太陽能和風能等可再生能源的家庭能源系統正越來越受到消費者的歡迎，并得到了政府部門越來越有力的支持。然而，這樣的系統需要故障保護以使產品達到消費者要求的使用壽命，同時也要有隔離以確保消費者的安全。兩種功能的集成有助于簡化系統設計并降低成本。
典型的可再生能源系統有多個在不同電壓域運行的組成部分（見圖1）。系統的一端是電源，如太陽能電池板，風力渦輪發電機和電池。主要電源 – 太陽能電池板和風力發電機 – 通常包括某種形式的功率調節。在使用太陽能電池板的的情況下，這種調節包括一個DC-DC轉換器，用于理順電池板上依賴照明的原直流電壓和最大功 率點跟蹤電路，以使電池板上的負載與其輸出電平相匹配。對于風力渦輪機，一個整流器和DC-DC轉換器的組合把發電機產生的不穩定交流電壓轉變?yōu)榉�(wěn)定的直流電壓。
由于電池組是一個能儲存和傳遞能量的輔助電源，所以其與直流傳輸線的連接要比與主要電源的連接更為復雜。在充電時，電池充電控制器必須控制其傳輸?shù)碾妷汉碗娏�，也要限制系統從電池用電時的功率。逆變器傳輸?shù)慕涣麟娫匆约爸饕娫刺峁┑闹绷麟娫吹碾娏鞲袘?yīng)確定了能量通過電池充電控制器的方式和數量。

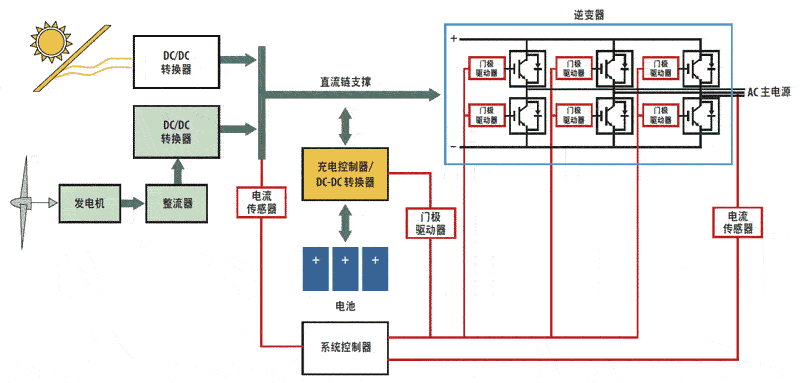

圖1. 家庭替代能源系統需要將高壓電源電路和管理能流的控制器隔離連接（紅色）。
這種情況允許多個電源共用一個共同的連接，即直流傳輸線，來驅動逆變器為住戶提供標準的交流電源。逆變器可在系統發電超過當?shù)氐男枨髸r(shí)把電量送回電網。為了最大限度地提高電網兼容的交流電壓的效率，家庭替代能源系統通常使用600V到1200V的直流傳輸線電壓。
家庭替代能源系統中的逆變器，通過把直流電壓轉換成大約50kHz的單相或者三相交流電，功率在1kW到30kW之間。為了完成這種轉換，通常用脈寬調制信號(PWM)來控制絕緣柵雙極型功率管(IGBT)的切換來得到理想的頻率和電壓電流。
控制處理器的加強絕緣
逆變器的PWM開關和電池充電控制器的運作均取決于在任何特定時刻系統須提供的瞬時交流電源。為了控制此動態要求，家庭替代能源系統通常采用基于處理器的系統控制器來監控交流負載和直流傳輸線電流，并驅動操縱電池控制器和逆變器操作的開關晶體管。系統控制器還監控系統狀態，并控制系統對故障情況的反應，如短路、過載或源動力不足等。
然而，該系統控制器運行在一個與其控制的元件不同的電壓域。盡管電源工作在幾十伏的電壓域，直流傳輸線工作在幾百伏的電壓域，但系統控制器的邏輯電路一般工作在3V-5V的電壓域。為了盡量減少發生故障時對控制器的損害，必須適當隔離功率和邏輯電壓域。這樣的隔離不僅可用來保護高直流傳輸線電壓下的控制器邏輯，還有助于保護通常通過控制器界面與系統進行交互的用戶。
為高壓控制連接提供隔離的最好方法就是安裝門極驅動光耦合器。僅用高電壓驅動IC（集成電路）或磁耦合只能在電壓域之間提供基本的絕緣分離，而且它們需依賴包裝或線圈內絕緣材料的完整性。這種絕緣故障會導致高電壓直接連接至邏輯電源，隨即產生破壞性后果。
另一方面，Avago Technologies光耦合器能提供增強型電隔離(圖2)，從而提高了安全性和系統可靠性。像其它的高電壓IC一樣，這些門極驅動光耦合器能接受邏輯電平控制信號，并驅動IGBT的門極來開關高壓電源。但加強絕緣使用單一的絕緣隔障來提供兩級保護：一個基本保護和一個輔助保護。如果一級失敗，另一級仍然存在，因此本系統被認為是故障安全型。
Avago的門極驅動光耦合器開關電源設計在附加屬性上有幾大亮點。一個是高共模噪聲抑制，這有助于防止PWM開關噪聲反作用于系統控制器。另一個是開關的精度。
圖2. 光耦合器中透明導電阻擋層為低壓輸入和高壓輸出提供了更有效的隔離。

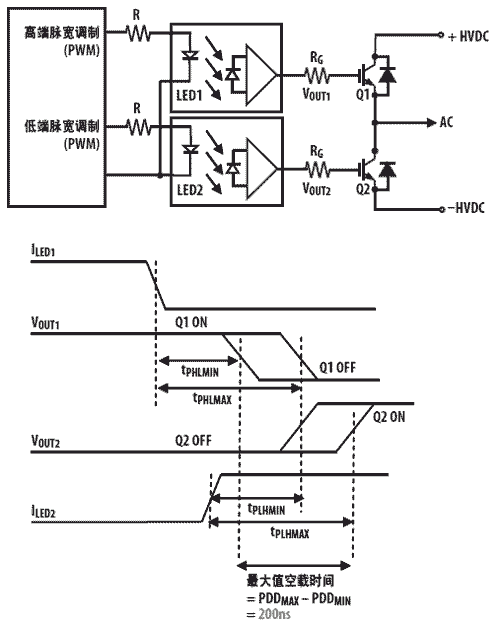

圖3. 逆變器設計為交替成對驅動IGBT，這導致的結果是，如果驅動時間不能適應驅動傳輸延遲的變化，則會出現短路的危險。
精準的開關裝置提高逆變器效率
動力應用中的精準的開關裝置在不犧牲系統安全性的情況下對最大化功率轉換效率非常重要。為了產生交流電功率信號，逆變器成對操控IGBT開關（圖3）。兩個開關應該同時導通，然而如果在關掉上一組IGBT之前，新的IGBT導通的話就可能導致直流軌道短路和系統損壞。為了杜絕這種情況的發生，PWM信號裝置必須在關閉一個IGBT和開啟另一個IGBT之間設置一定的“停滯時間”。
遺憾的是，該停滯時間會對逆變器的功率轉換效率產生不利的影響。在停滯時間內，從電源到負載都沒有電流產生。因此，不是所有的電源能量都能轉變并被輸送至負載，這就降低了系統的效率。
設計中停滯時間的長短很大程度上取決于控制信號輸入和門極驅動輸出間的傳播延遲時的設備到設備變率。安全值應至少等同于設備所顯示的最快開啟和最慢關閉之間的差值。設備開關越精準 (即越低的變率），那么設計中所需要的停滯時間則越短。Avago的門極驅動光耦合器在典型的逆變器設計中，當開關切換間的變率小于200ns或少于開關周期的1%時，就能允許逆變器獲得高過95%的功率轉換效率。
盡管高轉換效率在逆變器設計中至關重要，但它并不是家庭替代動力系統所需的唯一屬性。為了使消費者接受此類系統，它們必須擁有15-20年的使用壽命，而且要實現這一目標，逆變器的可靠性也是一個至關重要的因素。修理或更換逆變器需花費2000-4000美元或原裝系統成本的10%。所以，為了有效利用成本，逆變器的設計應包括對常見故障模式的保護功能。
保護功能確保了逆變器使用壽命的延長
逆變器中需要保護的最關鍵部件是IGBT。這些設備在20年的系統使用壽命內，在很多情況下都很可能發生故障。在保護功能失靈時，交流電輸出的短路IGBT門極電壓過低、開關瞬態產生的噪音和系統控制器故障等都可能導致IGBT損壞。
在很多狀況下，可以通過檢查IGBT的運轉狀態查看損壞是如何產生的。正常操作時，IGBT的門極驅動（VGE），一般為15V左右，在開啟時已足以使晶體管達到飽和度。達到飽和時，IGBT可以處理幾百安培的電流而集射電壓 (VCE) 壓降很�。▓D4），這樣就可以降低功率的損失和IGBT的發熱。為了達到飽和狀態，門極驅動電壓至少要達到12V。
在家庭替代能源系統中，提供門極驅動的系統電源電壓有時可能降至12V以下。發生這種現象是由于光線不足、低風力或其它自然發生的現象等所引起的主電能輸入較低。這種現象也可能在系統上電期間，在邏輯電平穩定之前發生。如果邏輯電源低，光耦合器的門極驅動也會較低。
低門極驅動（~10V）使得IGBT（隔離門雙極晶體管）滑入其線性工作區，這具有潛在的災難性后果。在IGBT的線性工作區，VCE（集電極與發射極間電壓）可以快速升高，當通過設備的電流消耗超過某一臨界值時，這個值通常遠遠低于逆變器的預期容量。這種上升的電壓和電流消耗一起導致IGBT過熱，可迅速導致設備的損壞或故障。
即使采用了符合設計水平的門極驅動，如果通過IGBT的電流消耗過多，IGBT也可滑出其飽和區（圖5）。這種過多的電流消耗可能是由于交流線路的過載、逆變器供電軌的短路、或通過PWM(脈寬調制）開關來調節輸出電壓的控制器發生故障所致。就低門極驅動條件而言，由于電流消耗過多而導致的飽和度減少表現在VCE隨之升高和過熱損壞設備。

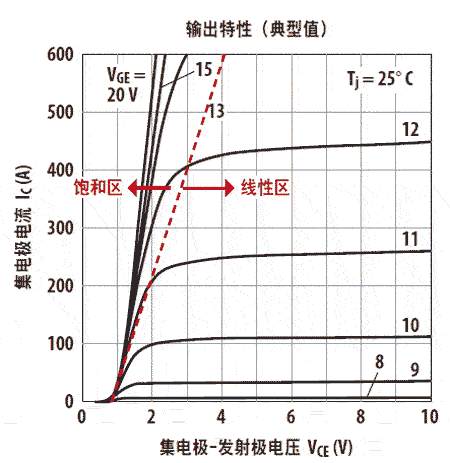

圖4. 如果門極驅動電壓過低，IGBT可能在線性區而非飽和區運行，這將導致設備功率消耗過大的風險。

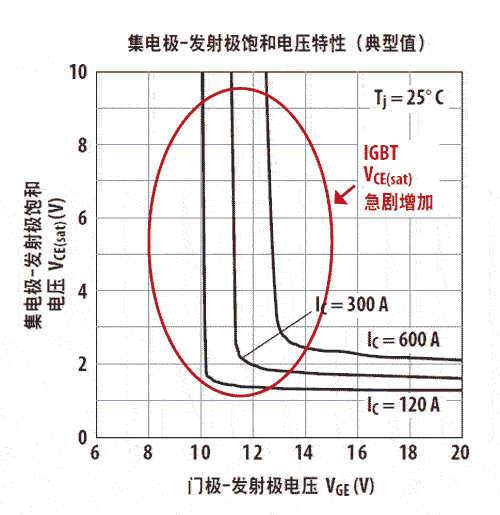

圖5. 通過IGBT電流消耗過多，如因低負荷等，可能導致飽和度減小和功率消耗增加。

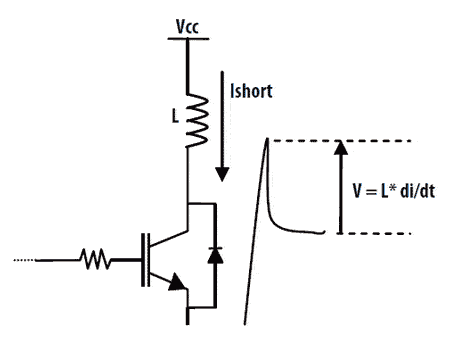

圖6. 過快地關掉IGBT會因源于寄生電感的反電動勢而導致過沖損壞。

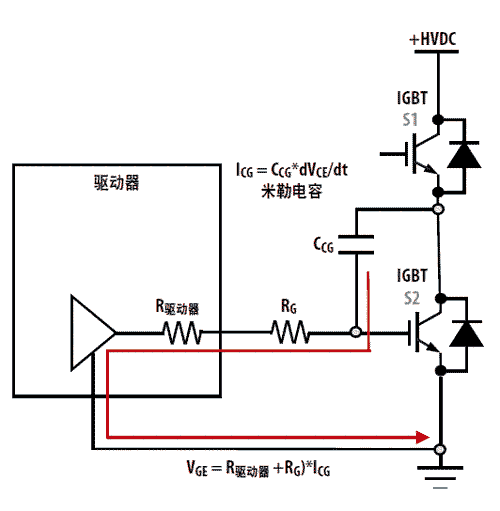

圖7. 寄生米勒電容可以通過驅動器放電，以保持IGBT開啟并形成短路。
如果導軌電源和IGBT之間的連接有太多的電感，迅速關掉一個IGBT——如在故障引發逆變器關斷時——可能觸發另一種故障模式。中斷電流的反電動勢通過電感在通過IGBT時產生電壓尖峰(圖6）。這種過沖電壓，如果足夠高，可能會導致半導體的內部結構破裂，破壞設備。過沖電壓取決于電路的寄生電感和IGBT的切換時間。
門極和集電極之間的寄生米勒電容能引起基于IGBT的逆變器設計的第四個主要故障模式。米勒電容的放電路徑從門極驅動器貫穿到地面（圖7），形成一個橫過門電阻和驅動器輸出阻抗的電壓降。如果米勒電容擁有足夠的電荷，電壓降可以使IGBT在其驅動器關閉后仍保持開啟。這將導致逆變器軌與軌間的短路，類似于切換時沒有足夠的停滯時間時的情形。
集成保護降低成本和設計復雜性
防止此類故障的保護電路可以試用分列元件來設計在變頻器中。然而，Avago的ACPL門極驅動光耦合器提供了一個集成替代品，從而減少離散設計的成本、電路板空間和離散設計的設計工作。光耦合器為四個主要的IGBT故障模式提供保護。
為了消除門極電壓不足造成的問題，Avago的ACPL光耦合器采用了一個欠壓鎖定(UVLO)功能。UVLO電路電源對光耦合器輸出進行零電壓鉗位，直到電源電壓達到UVLO的正向閾值，猜釋放夾鉗。如果電源電壓保持在閾值附近，電路就會出現滯后作用，以防止振動。直到電源電壓下降低于正向閾值電壓大約兩伏時，夾鉗才會重新嚙合。
光耦合器的去飽和檢測器可以防止負載短路和其他觸發狀況引起的逆變器損壞。該檢測器監控IGBT的 VCE，如果電壓超過預設的7V的閥值，光耦合器就會驅動并啟動局部故障停機時序。該停機時序可以發出故障信號，以便使控制器可以適時地實現控制系統的關閉、重置或恢復。

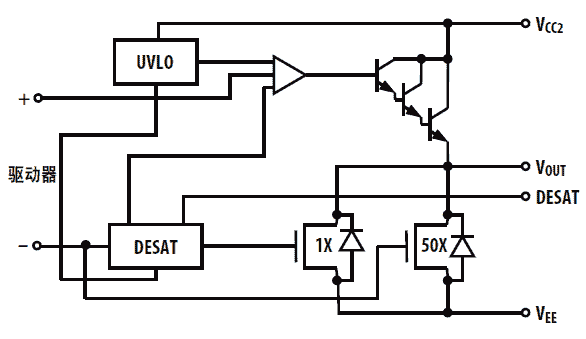

圖8. 為了防止Avago的光耦合器過沖，可以使用兩階段的IGBT“軟”關閉。

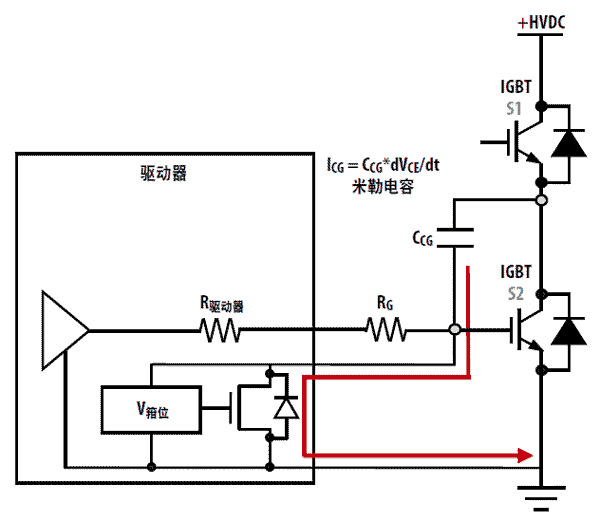

圖9. 有源米勒箝位防止寄生電容在其驅動器關閉時絕緣門雙極晶體管(IGBT)仍處于開啟狀態。
關閉時序包括IGBT的一個“軟”關閉，以防止在響應故障時過沖的潛在損害。軟關閉采用了兩階段的運作，以使IGBT的門極電容放電（圖8）。第一階段激活一個弱下拉設備，相對緩慢的降低門極電壓——防止IGBT電流的快速變化——直到VGE降至2V以下。此時進入第二階段，激活一個傳導性50倍于第一階段的下拉設備以使用硬鉗完成關閉。
光耦合器會為電流提供一個低阻抗的放電路徑以防止米勒效應導致的寄生開啟（圖9）。有源米勒鉗位監控門極電壓，如果VGE低于2V，就要打開一個直接連接到IGBT門極的晶體管。晶體管繞過驅動器和外部門極電阻，防止米勒電流激活門極。
Avago門極驅動光耦合器的這些保護電路的集成可以大大提高替代能源系統的安全性和可靠性。這些系統不僅需要將它們的邏輯和電源電壓域隔離開，還需要防止常見的故障情況的發生。Avago光耦合器所具有的增強型電流屏蔽，為用戶和系統的高電壓之間提供了一個故障安全屏障，以及內置的保護電路，以簡化逆變器系統設計并降低成本。這兩種屬性均有助于提高系統可靠性，能確保替代能源系統具有家庭用戶所需要的安裝壽命和成本效益。
如需獲得產品信息和分銷商的完整列表，請?jiān)L問官方網站http://www.avagotech.com。
