許多發生在物理層的網絡性能問題都與線纜組件的品質直接相關。事實上，一個網絡端口的整體性能和可靠性和與之相連的線纜息息相關。這在光纜組件上尤其突出，在光纖連接器上的一些細微變動就會極大地破壞信道性能。雖然一部分組件性能問題可以通過安裝好的信道的現場測試來識別，但是現場測試并不能發現所有潛在的問題。作為關鍵一步的現場測試也僅僅是給用戶提供一種虛假的安全感。例如，單一的插入損耗的測試并不能保證長期光纖鏈路的可靠性。

為了幫助網絡基礎結構的專業人員理解影響光纖組件的各種可變因素，美國西蒙對市場上能買到的各種典型的光纖組件作了一系列廣泛的基準測試。這項研究包括了那些可以通過在線零售商買到的美國本土和海外的光纖跳線，以及來自西蒙和其他全球知名品牌的跳線－所有跳線都通過授權經銷商購買。這個基準測試提供了機械和光學特性的詳細視圖，這些特性對跳線的性能和使用壽命是非常關鍵的。

測試的對象共有36根隨機抽樣的OM3萬兆多模光纖雙芯LC跳線，這些樣本來自9個供應商－美國西蒙、4個全球知名制造商、以及4個中國國內制造商。對每根跳線都按照西蒙內部規格、TIA和IEC標準的規格進行3D端面、光學性能、清潔度和機械性能測試。美國西蒙對每一根光纖跳線都做100%的測試，包含端面3D，清潔度，表面缺陷，插入損耗和回波損耗（采取雙向測試和雙波長測試）。每根跳線都有序列號并可追蹤到工廠對其插入損耗和回?fù)軗p耗的測試結果。

光學性能

插入損耗和回波損耗是用于評估光纖鏈路、特定網絡應用相關的信道兼容性的基本參數。由于在業界標準中并沒有對安裝好的光纖信道有回波損耗測試的要求，在現場測試中，插入損耗通常被用作安裝好的鏈路和信道的驗收測試的根據。對于光纖接頭和組件來說則是完全不同，標準中是有嚴格的插入損耗和回波損耗的測試要求的。由于反射信號會對前后兩個方向的探測器都產生干擾，光纖接頭的回波損耗對光纖鏈路和信道的光學性能是非常關鍵的。這些反射會降低信噪比，信噪比通常用“眼圖”來表達，回波損耗越大，會導致眼睛開口(指兩個頂點之間的高度)越小。同樣，雙向雙波段測試會幫助我們檢測到那些降低信道性能的不正常情況。

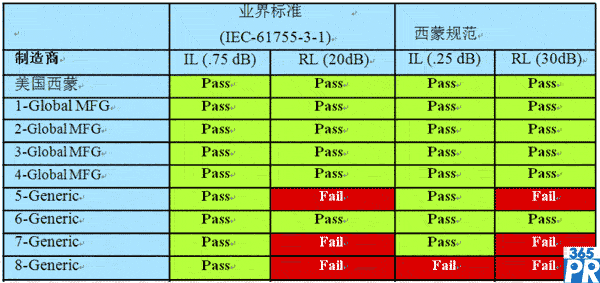

表1: 插入損耗和回?fù)軗p耗測試結果：
插入損耗 – 9家制造商中有1家有1項或者多項的失敗
回波損耗 – 9家制造商中有3家有1項或者多項的失敗

雖然在現場測試中通常只測插入損耗，但是這并不是影響網絡性能和可靠性的唯一參數。端面的幾何參數、清潔度、光纖端面瑕疵和機械性能都應該是確保光纖鏈路長期可靠的因素。

端面幾何

光纖連通性的整體性能依賴于纖芯對準的精度和纖芯物理觸點的機械特性。端面幾何參數是保證光纖接頭的可重復性的和可靠性應用的光纖鏈路的最重要的指標。

光纖連接頭端面幾何的三個最關鍵的參數是：（參見下面圖1）
• 曲率半徑：陶瓷插芯的端面圓形
• 軸心偏移量：端面圓頂?shù)木又谐潭?BR>• 光纖凹陷/突出（頂點偏移）：纖芯突出陶瓷插芯表面的高度或者凹陷陶瓷表面的深度

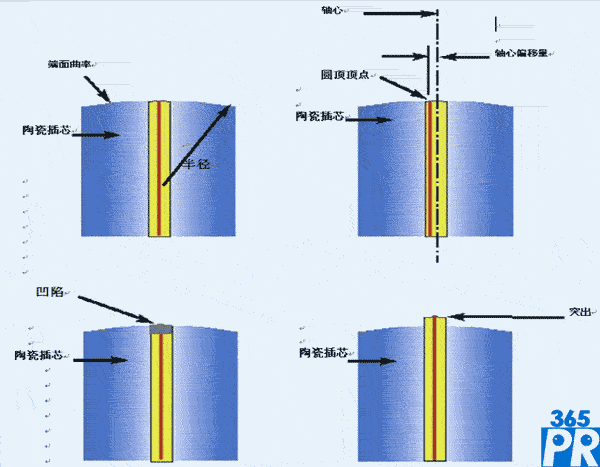

圖1: 端面幾何

西蒙實驗室對光纖端面變化對性能和匹配性的影響進行了大量的研究。我們采用了遠超過行業標準的規范用來測試三項端面幾何參數 (參見表2)。由于纖芯之間物理接觸點的質量和一致性是隨端面幾何參數而定的，因此必須嚴格控制這些參數來支持布線產品的相互匹配和互操作性。否則，不符合光纖性能要求的成對光纖連接器的比例將會增加。換句話說，差的端面控制將會增加光纖鏈路性能的風險，導致“某一天” 通過，而“另一天”又陷入不通過的麻煩。

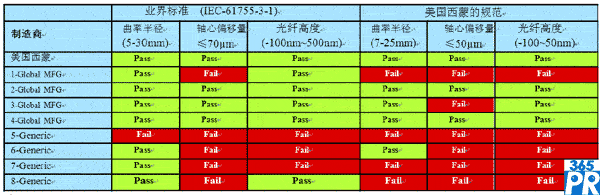

表2: 端面幾何參數測試結果：9家制造商中有6家有1項或者更多項的失敗

注：美國西蒙對端面幾何參數的要求也列在IEC-61755-3-1標準的要求旁邊。

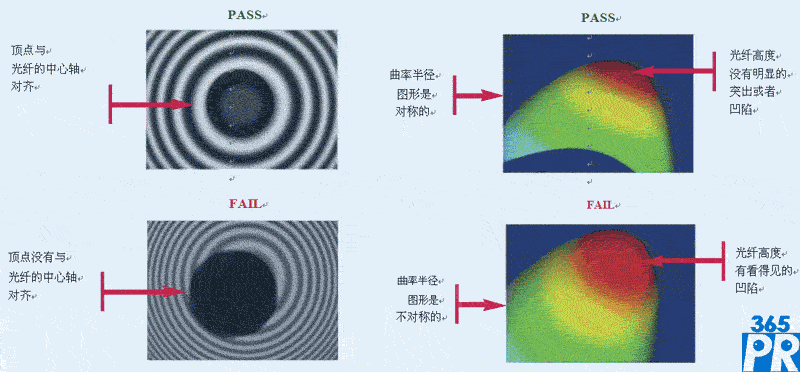

圖2: 軸心偏移量和曲率半徑的測試結果

如果一根不符合端面幾何的跳線接頭連接到一個符合標準的接頭上，則會出現不一致的測試結果。例如，當使用符合標準的基準跳線來測一個光纖鏈路時測試結果是通過的，在實際應用時卻采用了一根不符合標準的測試參考跳線來替換基準測試跳線，則會出現更高的光纖損耗和更大的可變性。

污染和表面瑕疵

光纖纖芯碎裂以及出現在陶瓷插芯、適配器插芯套管或者防塵帽上的污染將會對插入損耗和回波損耗的性能都帶來極大的變數。跟端面幾何參數不通，這些臟污對于布線驗收測試的一次通過率會有很大的影響。更重要的是，因?yàn)楦蓴_光纖性能和結果的臟污或者光纖碎裂是相當易變且完全不可預測的，這些隨機性就破壞了整個網絡的穩定性。

端面可視檢查

表面瑕疵和清潔雖然很關鍵，但是在插入損耗或者端面幾何測試中卻并不能輕易發覺。一個看似光滑的但是纖芯碎裂的光纖也會在端面幾何測試中通過曲率半徑、軸心偏移和光纖高度的測試。這就顯得在光纖跳線的制造和安裝過程中光纖的清潔度測試尤為重要。美國西蒙依據IEC 61300-3-35 和 IEC 62627標準利用光纖端面自動檢測儀對跳線的清潔度和表面瑕疵做全面檢查。這個設備能自動地發覺那些會影響光纖性能的表面瑕疵和污染。

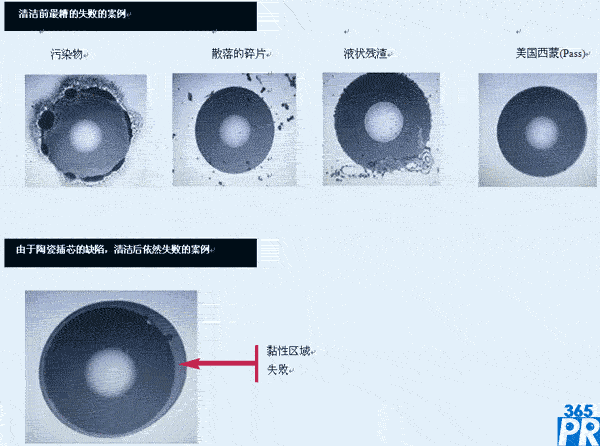

圖3: 端面污染和表面瑕疵

端面可視檢查測試結果

除了西蒙之外的所有隨機抽樣樣品都有一些端面污染，不能通過依據IEC61300-3-35標準做的自動端面檢測。經過適當?shù)那鍧嵵螅?5% (3/4)通過了測試但有一些缺陷，25% (1/4)不能通過測試。

不符合的端面幾何和端面污染是現場測試中導致飄忽不定的光纖測試結果的重要原因，并應該對光纜中故障檢修所耗費的大量時間和辛苦工作負主要責任。這些因素使得安裝好的光纜信道的一次性測試通過率很低。面臨安裝施工的時間限制，安裝人員有時經常會重復測試、不斷清潔再測試直到通過。除非把這些不規范的跳線換掉，否則用戶就會面臨風險,也許在未來某一天信道中就會出現一個不可接受的高插入損耗值。另一個問題是污染物會像一個病毒一樣轉移到基準測試跳線和設備接口上，當你使用這根基準線時，也會把臟污傳遞給其他的設備和跳線。當你發現這些臟污跳線時，即使替換掉被污染的跳線，其損害已經造成了。

機械可靠性

針對機械可靠性，業界標準中有許多具體測試要求。機械可靠性參數包括動態彎曲測試、扭轉測試、拉力測試、線纜保持力測試、沖擊測試、震動測試、耐久力，負荷外力測試。這些機械測試用來證實模擬光纖跳線是否能夠承受在網絡線纜安裝和維護時承受的各種不可預估的外力，并且可以承受不同環境條件下長時間由彈力加載負荷引起的物理接觸點上的內應力。針對這個現象，我們對每根跳線做了機械持久性測試，包含線纜拉力、動態彎曲、扭轉，持久性和溫度循環測試。

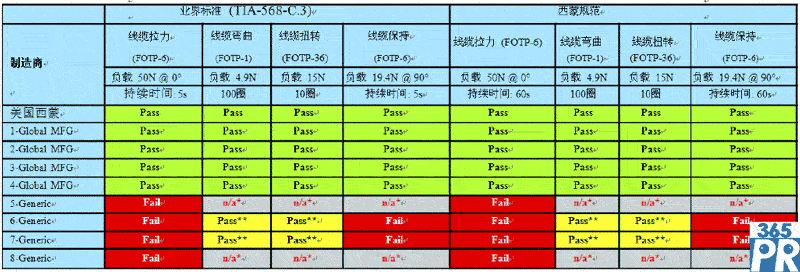

表3: 機械可靠性測試結果
樣品中所有國內品牌的跳線都在線纜拉力和線纜保持上有1項或者多項的失敗。

*所有的樣品在先前的測試中都是失敗的
**同類中剩余的樣品符合測試要求

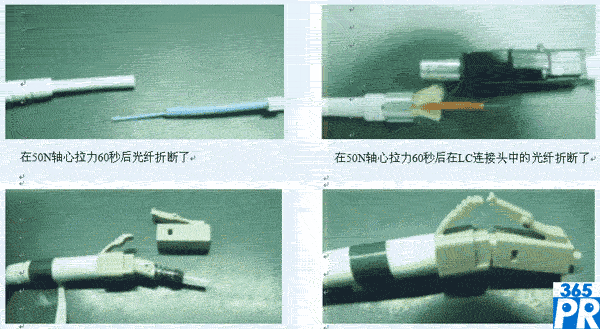

圖4: 在軸心和90º拉力測試中失敗的連接

總結

美國西蒙高度強調光纖產品的端面幾何，清潔度，光纖表面完整性和機械性能，因?yàn)閮H僅靠基本的光纖鏈路現場測試是遠遠不夠的，它并不能充分保證安裝好的光纖鏈路的完美性能。其中一個原因就是鏈路測試并未包含連接到設備兩端的光纖跳線。另一個原因是按照目前的業界標準，光纖布線的傳輸性能中只要求測試插入損耗這一個參數。因?yàn)檫@些原因，確保光纖布線、光纖元器件和光纖組件完全符合標準要求，就變得絕對必要。其中一個辦法就是要求所有的光纖組件都必須同時提供雙向雙波段的回波損耗和插入損耗的測試結果。

這項研究說明了在所有的制造過程中，包括最終檢查和測試進行流程控制，并提供高品質的材料是極其重要的。雖然大多數的光纖跳線能夠通過插入損耗測試，但是其它的關鍵參數包括端面幾何，回波損耗，機械可靠性，表面瑕疵和清潔度也相當重要。根據這個研究，來自集成廠家的原裝光纖跳線也有可能通不過這些關鍵參數，這會導致整個光纖鏈路系統運轉不順，以及昂貴的網絡宕機。美國西蒙是唯一一家符合了所有參數性能的制造商，因?yàn)槲覀兪褂米罡咂焚|(zhì)的元器件、消耗品、測試設備和流程控制。每個人都應該問一問：因?yàn)槭褂昧瞬缓弦?guī)格的光纖跳線，卻把關鍵的網絡性能和可靠性置于危險的境地，這樣的節省費用是否值得？
