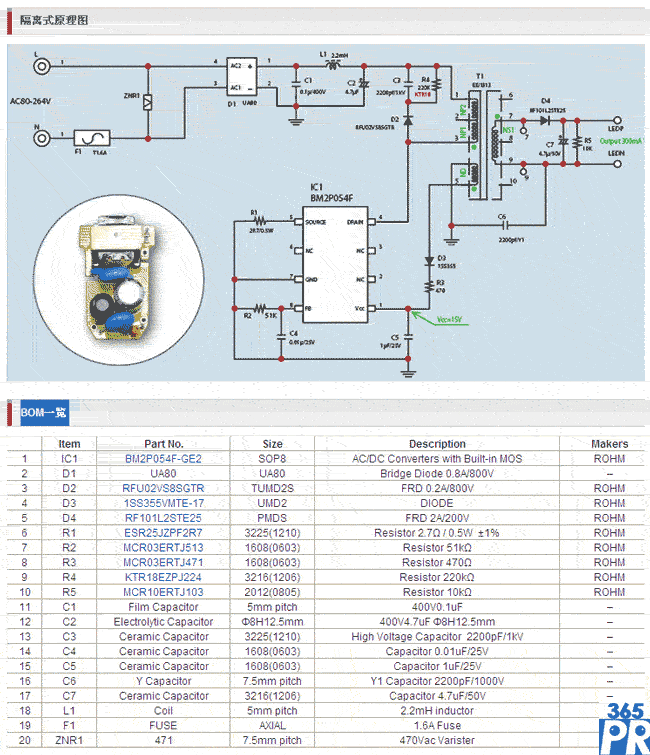

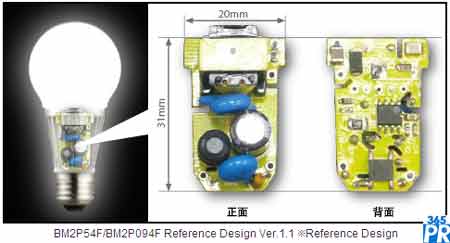

羅姆公司（ROHM）BM2P54F/BM2P094F參考設計Ver.1.1采用BM2P系列LED驅動（PWM控制方式AC/DC Converter，內置MOS），外圍電路結構簡單，適用于小型的球泡燈與LED臺燈等。另外，由于可以實現簡易的PWM調光和線性調光，可適用于具有調光功能的LED照明產品，例如LED球泡燈/射燈(GU10/MR16/JDR50)、LED臺燈等。
該設計由于采用恒功率輸出，可以吸收LED的VF偏差，實現穩定的輸出。便于散熱設計。無需反饋電路，采用最小的外圍電路，實現低成本設計。主要特點包括：
. 輸入電壓：90Vac～280Vac(由電解電容的最高電壓決定）
. 標準輸出：15Vdc/270mA (無反饋。電壓由LED電壓決定。電流根據恒功率輸出特性決定）
. 輸出方式：無反饋隔離方式
. 噪音対策：內部集成抖頻電路，使外圍的EMI濾波電路更加簡潔。
. 線性調光：調光范圍0～100%，無閃爍調光(調光特性與輸入電壓相關)
. PWM調光：調光范圍20～100%，(0-20%由于內部抖頻電路存在會出現閃爍，與輸入電壓無關）
. 保護功能，開路保護功能 (過壓保護)、短路保護功能（過流保護)、熱保護(110℃)
查詢進一步信息，請?jiān)L問官方網站http://www.rohm.com.cn/web/china/news-detail?news-title=ref_bm2p&defaultGroupId=false。
