《龍芯CPU開發系統固件與內核接口規范》于2014年6月正式作為企業規范發布了，龍芯在產業化進程中又邁出標志性的一步。這個規范能保證龍芯2號個人電腦系列和3號服務器系列產品在今后系統升級過程中的兼容性，大大提高了龍芯各類硬件產品的可維護性，同時間接減少因兼容性帶來的個各種負面影響和維護開發成本。據悉此規范自2010年底就開始醞釀，由龍芯中科、昆侖固件、中科夢蘭、中標麒麟等多家單位經過3年多的不斷論證并在實踐中反復驗證可行的一個工程規范。此規范及相關信息可從龍芯的wiki首頁http://www.loongnix.org/dev/wiki/的“標準與規范”部分獲得。以下內容的部分圖表和文字摘自該規范，不再另行說明。

此規范產生的背景是多方面的，原有龍芯上使用的PMON（龍芯產品上使用的一種開源的固件/BIOS）和操作系統內核（Kernel）之間耦合性較強，且沒有規范的接口，這造成不同板卡之間的內核不能互通，同一板卡之間不同版本的PMON和內核需要嚴格對應，否則可能會導致更新了內核和PMON后系統無法啟動；2010年后，商用的昆侖固件開始支持龍芯，昆侖固件是遵循UEFI規范的，這也產生了新的問題，如何保證同一個內核可以同時支持昆侖固件和PMON的板卡而無需特殊設置？如何保證板卡上的固件可同時支持嵌入式系統如Vxworks內核和Linux內核而無需定制固件；而操作系統廠商需要一套系統可在不同龍芯機器上安裝運行，而不是每種機器都需要制作一個安裝系統，應用軟件廠商和用戶需要可單獨升級固件和內核，而不是必須同時升級。隨著龍芯芯片和板卡種類不斷增多，這種矛盾表現的日益突出，亟需要一個統一的規范來定義固件和內核之間的接口。同時我們看到國際上針對固件設計也有不同規范或標準，比如由Intel倡導的UEFI規范，由IBM的PowerPC上使用的FDT標準等，所以這套規范并不是一個如何設計固件的規范，而是側重于固件和內核之間的接口，只要符合這個接口，無論你的固件采用何種設計方式，遵循何種規范都可保證能夠啟動系統。其和固件及操作系統間的層次關系如圖1所示：

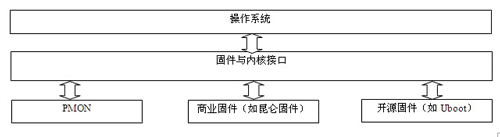

圖1：接口規范與內核及固件的層次關系圖

這個接口規范規定了龍芯CPU開發系統的地址空間、中斷配置、固件與內核接口傳參實現及SMBIOS實現約定的要求。本規范適用于龍芯2號和3號系列CPU開發系統，龍芯和龍夢等廠商對外提供的開發板會默認支持此規范，同時這個規范也在多個使用龍芯的項目作為工程規范被采用。作為規范的參與者之一，我嘗試解釋下規范中需要注意的問題。

對于系統來說，首先是地址空間的劃分，規范中對地址空間劃分如圖2所示：

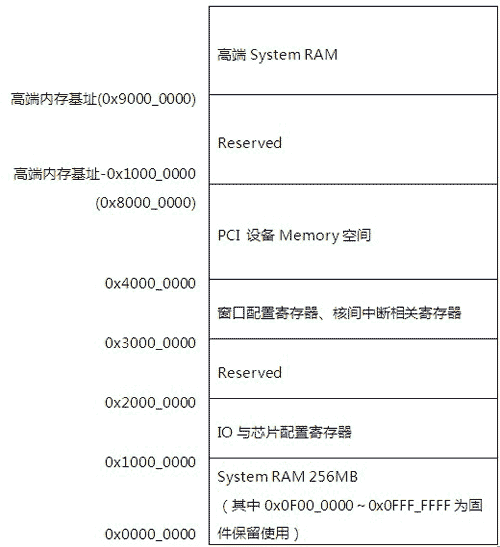

圖2 地址空間分布圖

上圖中的兩點這里需要解釋下，一個是0x0F00_0000～0x0FFF_FFFF，規范約定0x0000_0000～0x0FFF_FFFF的低256MB空間為內存空間，其中0x0F00_0000～0x0FFF_FFFF為固件保留的16M地址空間，操作系統內核不得使用。另一個是高端內存基址，這個基址是可以根據需要調整的，可在固件中通過結構emap傳遞給內核，目前默認建議設置有兩種一種是0x9000_0000，另一種是0x11000_0000，建議設置為0x11000_0000，這個地址確定后，其向下的0x1000_0000作為保留區，也就是括號中的（0x80000_0000）的含義。

規范的第二部分是關于中斷配置的規則。對于一個計算機系統來說，中斷的處理至關重要，龍芯芯片系統的中斷控制較為復雜，龍芯芯片內部集成了中斷控制器用于處理自帶串口、PCI總線等中斷，又可以通過PCI、HT接口所連接橋片上的中斷控制器來處理外接設備中斷。這里對固件與內核在中斷部分做了分工，中斷配置規范的目的是劃清固件和操作系統關于中斷的配置范圍，統一龍芯芯片操作系統的中斷分配。為此，規范進行如下約定：
 a） 橋片的中斷路由由固件來做，其他的中斷分配和路由由內核來做；
 b） 固件負責完成橋片上的PCI/PCIE設備和插槽的中斷號申請和路由，操作系統內核完成中斷號的分配和芯片內部的中斷路由，好處是固件只和具體的板卡相關，內核負責CPU相關的初始化（包括CPU核間中斷），這樣一個內核可以適配不同板卡的固件；
 c） 固件完成PCI設備掃描和配置后，根據橋片手冊、設備類型及硬件原理圖，向每一個PCI設備或PCI/PCIE插槽上可能的設備的中斷線寄存器寫入申請的中斷線號，同時需要對橋片上的中斷控制器進行配置，保證它能路由到HT的0-16位中斷向量的相應位置；
 d） 操作系統內核在分配中斷號時，根據中斷線寄存器的值進行分配。此外，操作系統內核還負責對芯片內部的中斷控制器進行設置；
 e） 內核不再管CPU，板卡相關中斷的具體配置，所有信息均由固件傳遞過來，并通過cpu_type的類型選擇不同的平臺支持，這樣可以做到一個內核二進制在不同平臺和CPU上都適用；
 f） 如果使用MSI/MSI-X，由內核根據橋片的特性來分配中斷，固件不再負責。

需要注意的還有0-15號中斷說明，這個是約定俗成的。

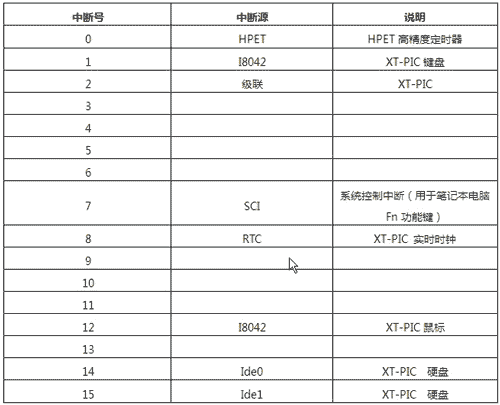

表1 0-15號中斷說明


15號以后的中斷號及芯片內部中斷路由針對不同開發系統有不同約定，3A/B+780E開發系統可3A/B+2H開發系統可參見規范中各自的附錄。

規定了地址空間和中斷后，如何在固件和內核間傳遞這些信息呢？龍芯這個規范制訂了一套數據結構用于固件和內核間傳遞信息，通過這個結構固件向內核提供CPU類型、中斷號、總線信息、內存大小、pci-mem地址、video_bios地址、busclock等信息，規范中提供了一個頭文件方便大家在具體編程中使用。下表是相關的數據結構概覽。

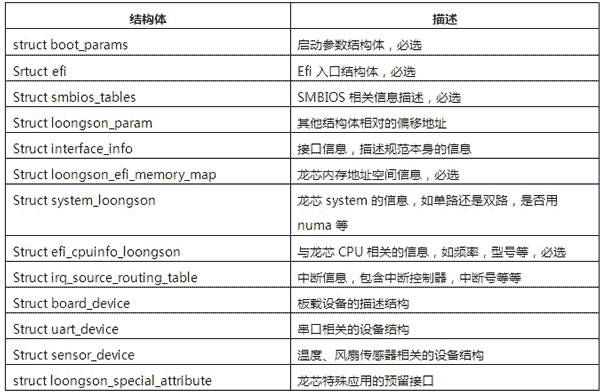

表2 傳參結構一覽表

各板卡可根據需要選擇必須實現的結構體，但如果選用，需按照本章約定的結構體進行傳參，不能自行重新設計結構體，為保證可擴展性，如需要擴充規范沒有的結構體，可加在結構體boot_params的最后添加。

另外一部分就是龍芯機器現在支持SMBIOS規范，SMBIOS是主板或系統制造者以標準格式顯示產品管理信息所需遵循的統一規范。DMI（Desktop Management Interfacece, DMI）就是幫助收集電腦系統信息的管理系統，DMI信息的收集必須在嚴格遵照SMBIOS規范的前提下進行。SMBIOS和DMI是由行業指導機構Desktop Management Task Force（DMTF）起草的開放性的技術標準，其中，DMI設計適用于任何的平臺和操作系統。DMI充當了管理工具和系統層之間接口的角色。它建立了標準的可管理系統更加方便了電腦廠商和用戶對系統的了解。DMI的主要組成部分是Management Information Format（MIF）數據庫。這個數據庫包括了所有有關電腦系統和配件的信息。通過DMI，用戶可以獲取序列號、電腦廠商、串口信息以及其它系統配件信息。但目前由于各家固件在實現上的不同，目前規范里給出了必須實現的幾個類別，比如CPU信息、內存信息等。在龍芯的Linux系統下輸入dmidecode命令就可看到相關的硬件信息。

目前此規范已在或正在龍芯各類芯片板卡及已經開始使用，隨著實踐的深入，難免規范中有些部分考慮不周，需要修改和進一步擴充，后續的技術問題會在每周三下午的例會上探討，會議采取網絡IRC會議方式，IRC channel是#loongson，會議時間：每周三下午15:00-17:00，感興趣的可參加這個討論。

最后回顧一下規范制訂中的重要事件：
 • 2010年12月：?jiǎn)?dòng)
 • 2011年3月：龍芯和昆侖固件開始聯合預演
 • 2011年5月10日：基于PMON實現的第一個版本
 • 2011年5月20日：龍芯、昆侖固件、龍夢、中標麒麟組成聯合工作組，共同推進規范的實現
 • 2011年6月16日：規范結構體定稿
 • 2011年7月16日：完成在3A上的交叉驗證實驗
 • 2011年8月31日：完成規范的定稿
 • 2011年9月30日：PMON和昆侖固件完全按照標準實現開始在龍芯3A780E主板上預裝
 • 2012年3月：成為長期項目，進行后期的規范發布及方向的探討
 • 2014年4月15日：正式成為龍芯企業規范

查詢進一步信息，請?jiān)L問官方網站http://www.loongson.cn/news_info.php?id=267。
