創新輸入電橋設計有助填補技術缺口
Davide Giacomini和Luigi Chine
國際整流器公司 (IR)

從高壓配電到有效監測數碼設備的極低核心電壓，功率管理在電子工程所有領域中扮演的角色日益重要。通過創新研發，本文解釋如何利用自我驅動同步整流取代傳統輸入整流技術，達到提升效率的目的。

時至今天，低功率解決方案已成為業內炙手可熱的話題，尤其在電池供電的便攜式設備的應用方面?zhèn)涫荜P(guān)注。一般來說，在較低電壓下操作的半導體器件，能夠延長手機和多媒體播放器等設備在一次充電后的使用時間。這是業界整體發展趨勢中的重要一環。

然而在關注便攜式設備的同時，人們很容易忽略其他便攜性較低的設備對更高效率的需要。環保問題和不斷上漲的電費，使市場更加重視家電、勞力減省設備以及自動化制造設備等日常電子設備的整體功率要求。

雖然我們傾向于從低電壓的角度去思考，但其實大部分電子設備都是通過國家供應的高壓電來運行：有的采用直接通電，有的利用適配器充電。盡管采用高壓配電是把電力分配到廣闊地域的最有效方法，但電壓水平對用電地區來說實在太高了，必須針對本身隱藏著的低效率缺陷而進行降壓。

因此，技術改善的目的顯而易見，就是要把在高交流電壓轉換為實用性更高的直流電壓的過程中，盡量提升效率。這種效率優化對那些直接連接交流主電源的電氣設備來說尤其重要。

二極管橋式電路

二極管橋式電路是電子工程領域中最基本的元素。工程人員廣泛以二極管橋式電路為交流電壓進行全波整流，使其開始與直流電源的特性相近；然后采用電阻、電容和電感網絡濾波，使輸出直流電壓變得更平滑。

二極管是由半導體材料P-N結形成的有源器件，但與硅控整流器和晶體管等更先進的有源器件相比，卻缺少了可控功能。所以標準二極管在正向?qū)〞r(shí)會出現約0.7V的正向?qū)妷航�，�?dǎo)致全波整流效率降低。這也反映了在高電流應用中，這種功率耗散可以造成非常大的熱量損耗和功率損耗。傳統全波輸入橋式整流電路的另一個特點，就是不論在任何時間，都會有兩個二極管同時進行導通，使功耗進一步增加。

雖然有以上的缺點，但該拓?fù)潆娐吩诘拓?fù)載應用中仍是一個高性?xún)r(jià)比的解決方案。同時，它也在高功率應用中得到廣泛使用，并且日漸流行。例如直流電機現正逐漸取代交流感應電機，而這類設計多數會通過二極管橋式電路來提供電壓轉換。此時的功率代價更為明顯。

同步整流

IR特別針對這個問題，利用MOSFET的寄生二極管，開發了能夠進一步善用半導體技術的新型解決方案。該解決方案改用4個場效應管來建立橋式結構(如圖1)電路，避免了使用二極管而產生的功率損耗。

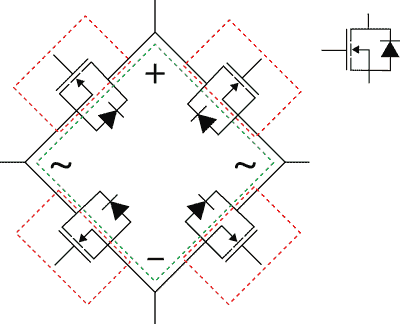

圖1 通過4個場效應管建立橋式結構電路，能夠避免使用二極管而產生的功率損耗。

同步整流技術會盡量保持晶體管在半個周期內處于導通狀態，從而減少晶體管體內寄生二極管的導通時間。晶體管導通期間，電流不會通過體二極管，從而與跨越整個半周期相比，大幅降低功率損耗。

在運行狀態下及交流電源半周期起始時，電流開始通過場效應管的體二極管，晶體管的漏極和源極之間因而產生了負電壓。檢測了這個負電壓后，控制電路便會開通場效應管，從而使電流流過場效應管的本體，而不是寄生二極管，從而減低器件的功耗。晶體管的RDS(on)愈低，解決方案的效率也就愈高。

該技術的效能高低主要取決于兩個因素：所用的場效應管和控制電路的準確性。如圖2所示，IR兩款同步整流控制晶片IRF1166和IRF1167為200V以下的電壓提供了一個簡單的離散式解決方案。這與利用四個場效應管來驅動無刷式直流電機的電路結構相似，必須確保正確的場效應管開關時間，以避免短路。當交流電壓由0V開始上升，電流也會開始流過場效應管，從而產生負電壓。這時候，選用的場效應管將決定控制電路能否有效感應負電壓。

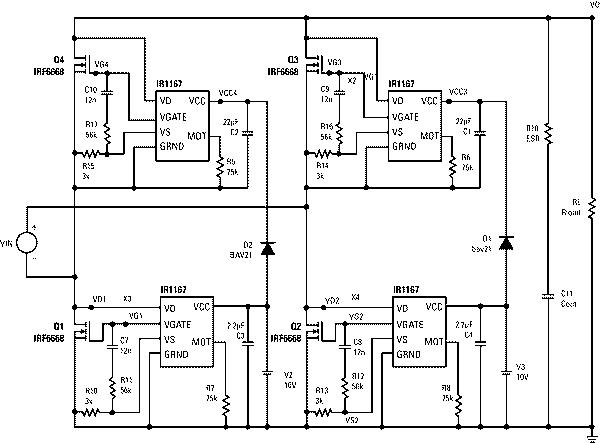

圖 2 基于IRF1166/7的簡單離散式整流方案。

有關設計面對的另一個挑戰，是要確�？刂萍呻娐返谋容^器能夠承受高供電電壓，亦能檢測到體二極管的小反向偏壓。IR先進的Gen 5 HVIC技術，將把精準的低電壓功能與采用高壓隔離的高壓器件整合起來，成功跨越這方面的挑戰。

為締造最大效益，場效應管必須在半個周期內全部導通，直到輸入電壓到0V，當然不能交叉導通。然而，控制電路有可能把這些變化緩慢的電壓/電流訊號，錯誤當作下一個周期的電流前沿或后沿。當電流升高引起的壓降到達足夠的高水平，電路可能在輸入電壓過零點時，短時間反覆啟動和關閉場效應管。這種情況最容易在電阻負載的電路中發生，因?yàn)殡娏髯兓试谠撾娐分斜入娙葚?fù)載等其他電路緩慢。

解決這個問題的有效方法，是把一個RC網絡、兩個自舉二極管和自舉電容器引入控制電路中。這會在0V電壓范圍注入更多電流，在這個不確定電壓范圍內，應確保場效應管源漏極電壓高于二極管的臨限電壓。

假如電壓高達600V，單集成電路方案可以集成自舉二極管，每個驅動器部分均可通過專用的可配置消隱時間模塊來取代RC網絡，讓設計能夠容納不同的場效應管。另外，有關設計也可以把場效應管、自舉電容器和控制功能集成到同一器件，成為現有二極管全波橋式整流器的直接替代品。這不僅能顯著節省功率，亦可大幅減少所需的印刷電路板空間。圖3展示了可供實現這種功能的集成動態橋式器件。

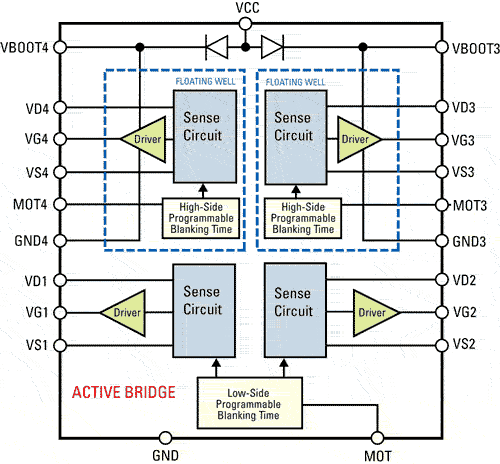

圖3 可以直接替代現有二極管全波橋式整流器的集成動態橋式器件。

總結

從高壓配電到有效監測數碼設備的極低核心電壓，功率管理在電子工程所有領域中扮演的角色日益重要。通過創新研發，包括本文介紹的有源電橋概念，IR將一如既往為用戶提供更完善的功率管理解決方案，協助他們面對不同挑戰。

作者簡介：
Davide Giacomini：國際整流器公司SMPS歐洲區應用總監兼美國電氣與電子工程師學會 (IEEE) 成員。
Luigi Chine：國際整流器公司SMPS應用工程師。
